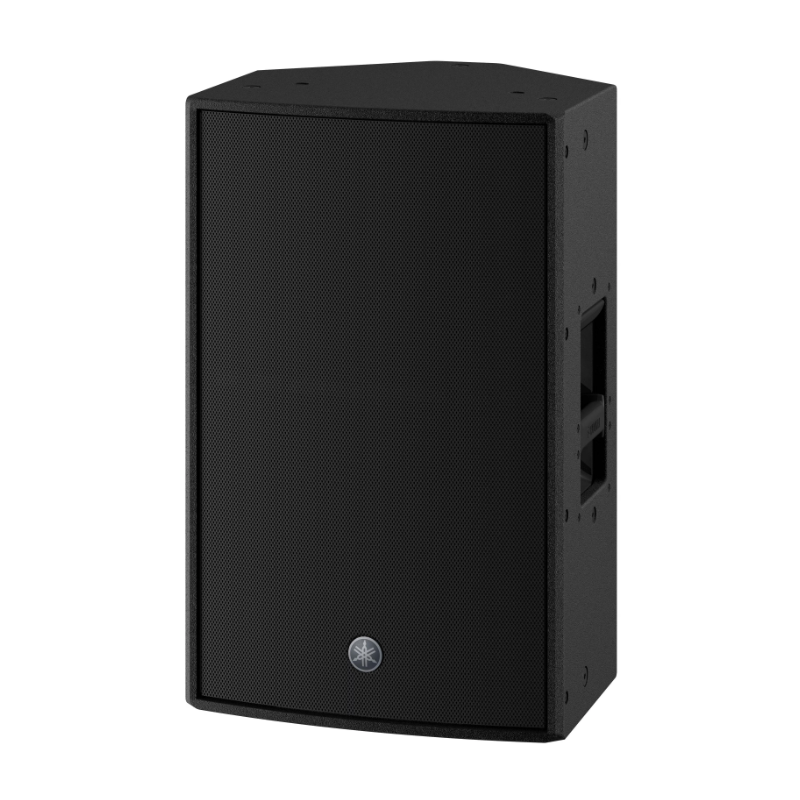

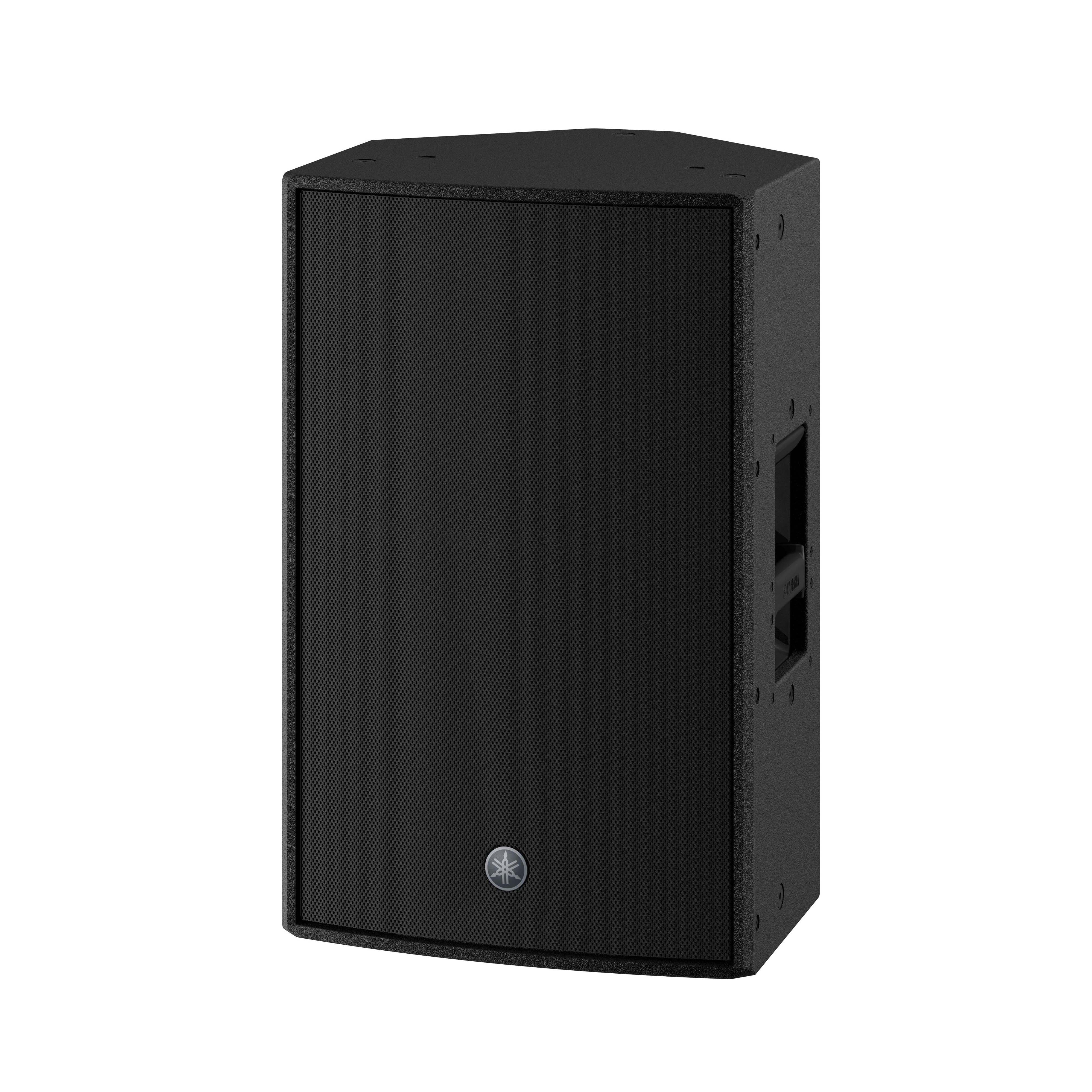

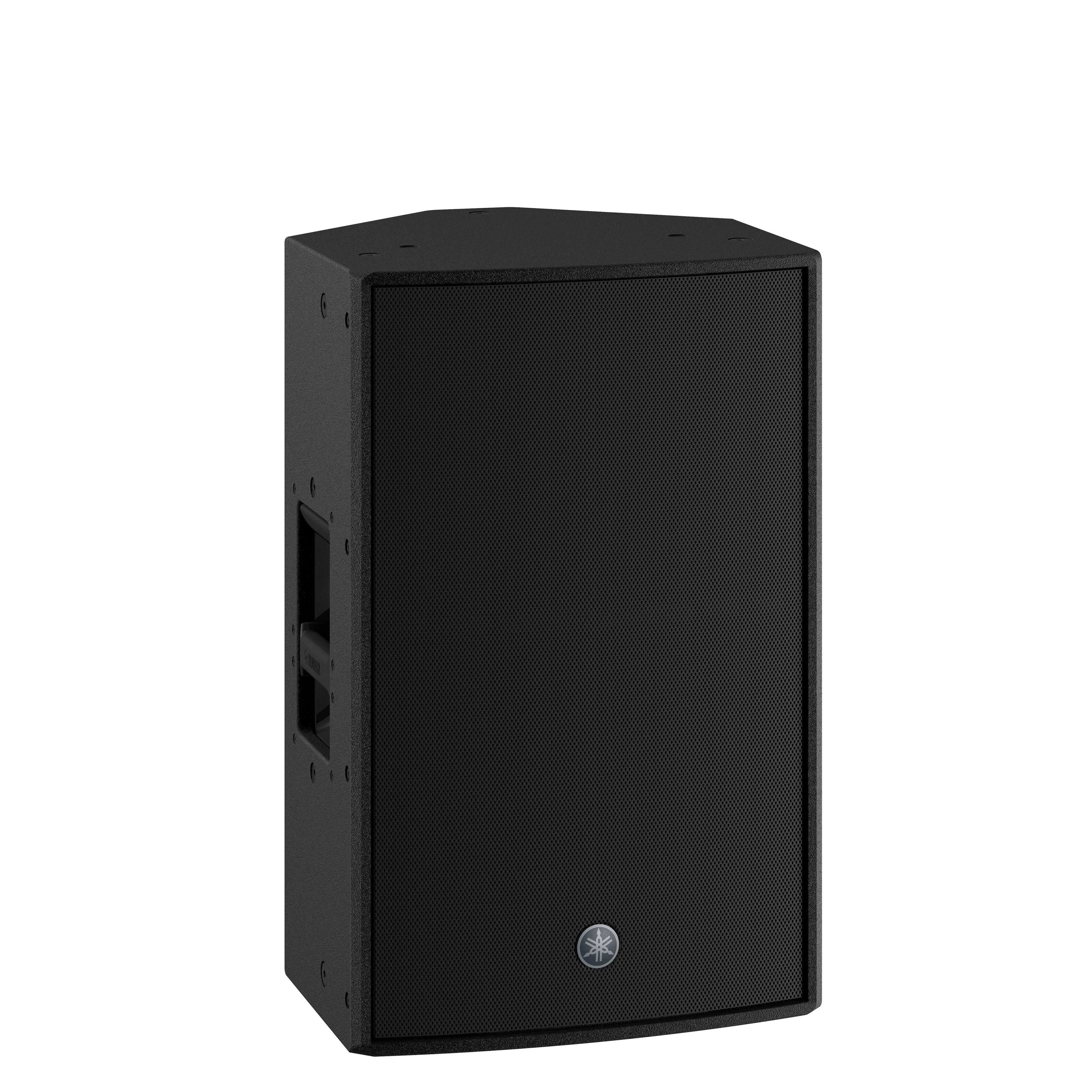

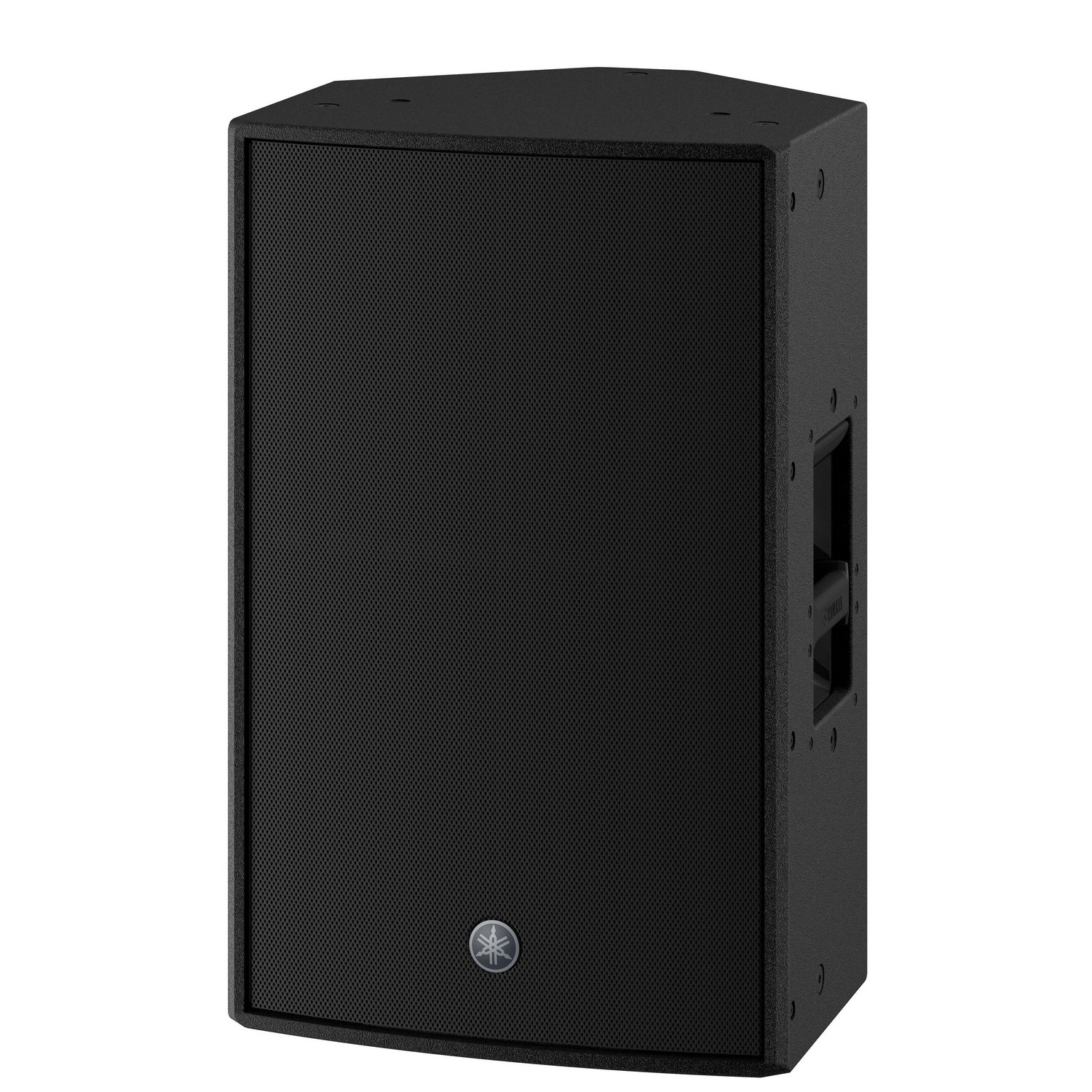

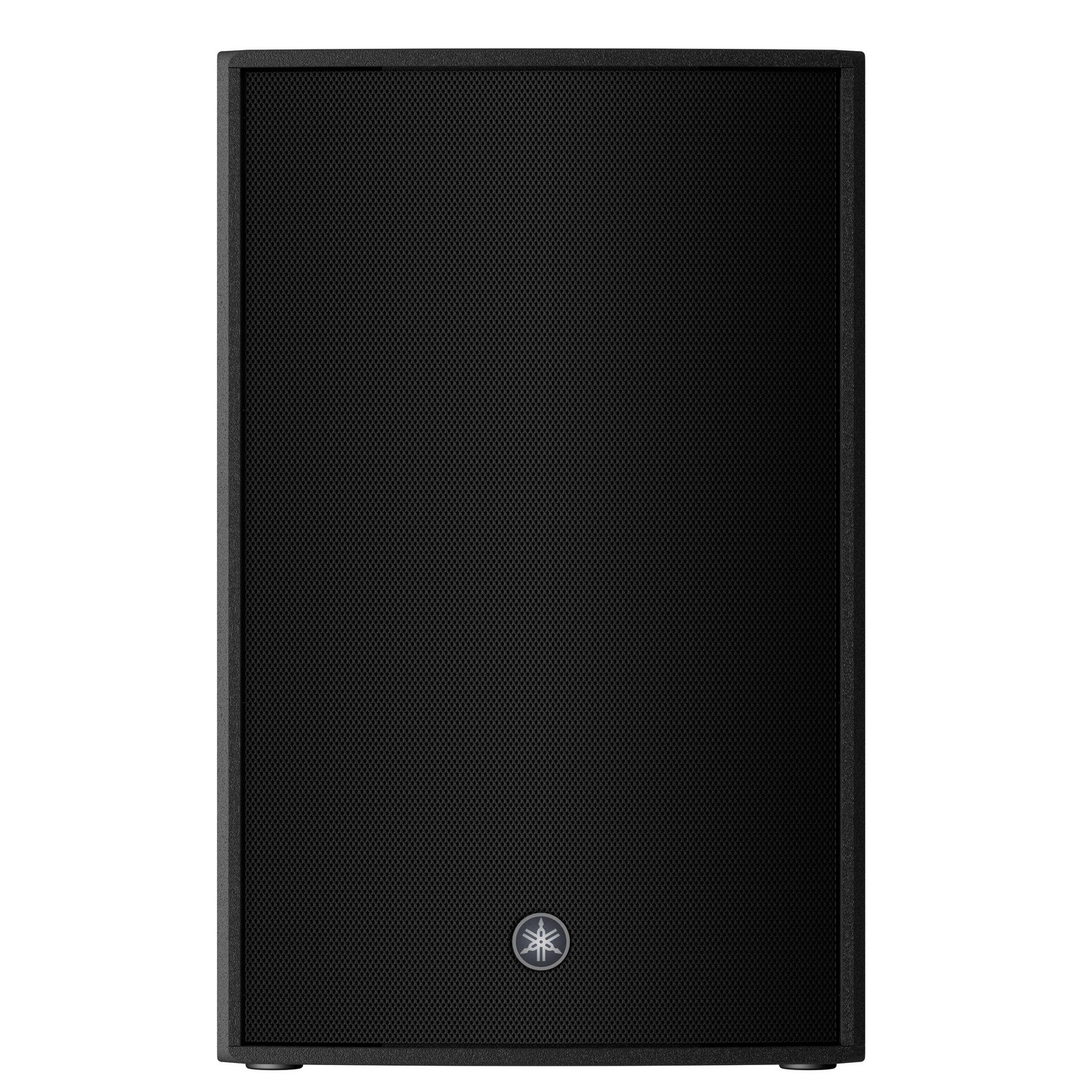

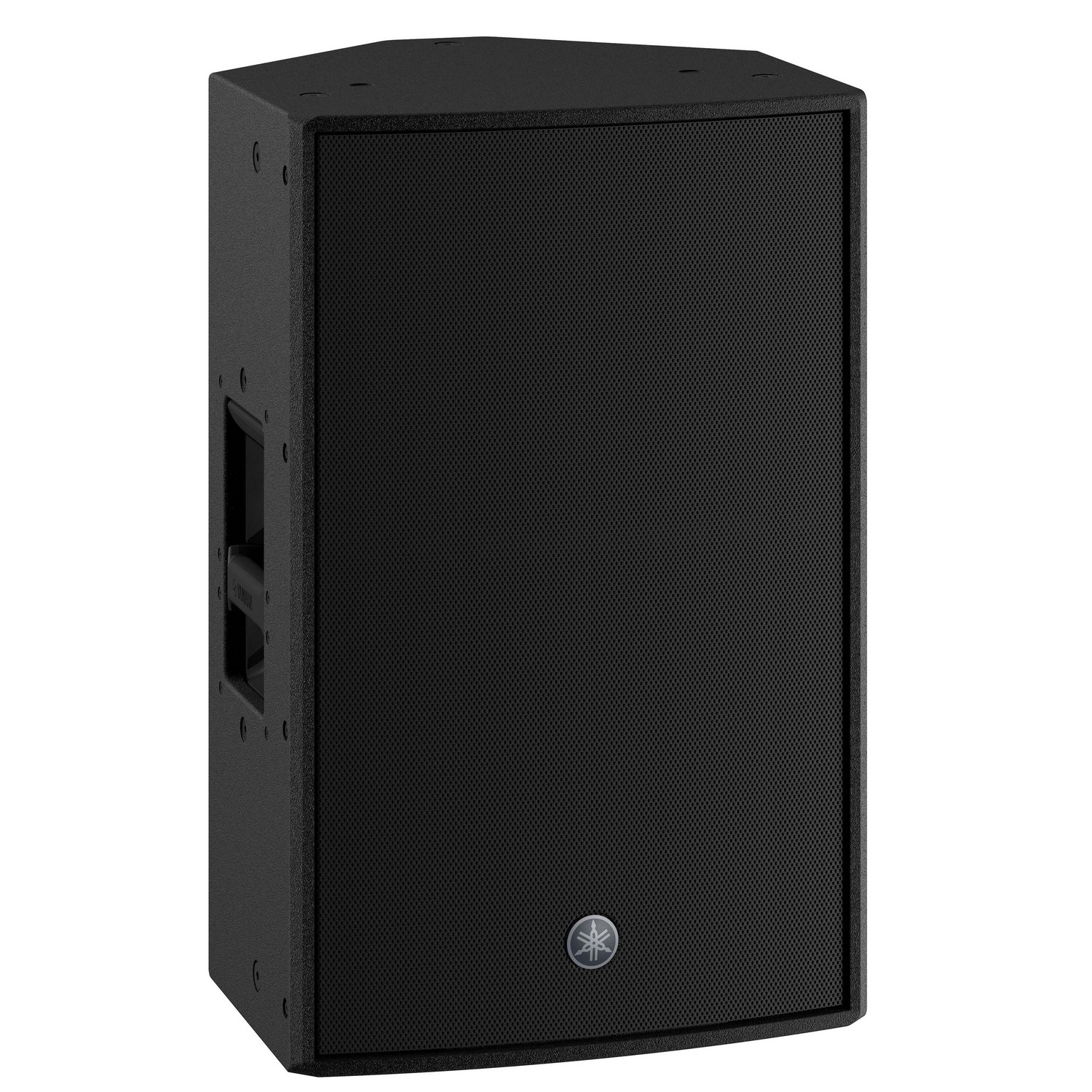

Акустическая система Yamaha DZR12-D

основные особенности

• Усовершенствованная функция настройки FIR-X

  96-кГц DSP-процессор помогает сфокусировать значительную часть выходной мощности DZR на обеспечении звука высокой четкости со сверхнизкой задержкой. Усовершенствованная фирменная технология Advanced FIR-X использует КИХ-фильтр с линейной частотно-фазовой характеристикой для улучшения работы кроссовера и коррекции сигнала. КИХ-фильтры помогли реализовать очень равномерную амплитудно-частотную характеристику для достижения необычно высокой четкости звуковых образов при отсутствии фазовых искажений. Для достижения идеальной четкости и максимально высокого в своем классе уровня SPL без ухудшения качества звука применяется также точная фильтрация частот.

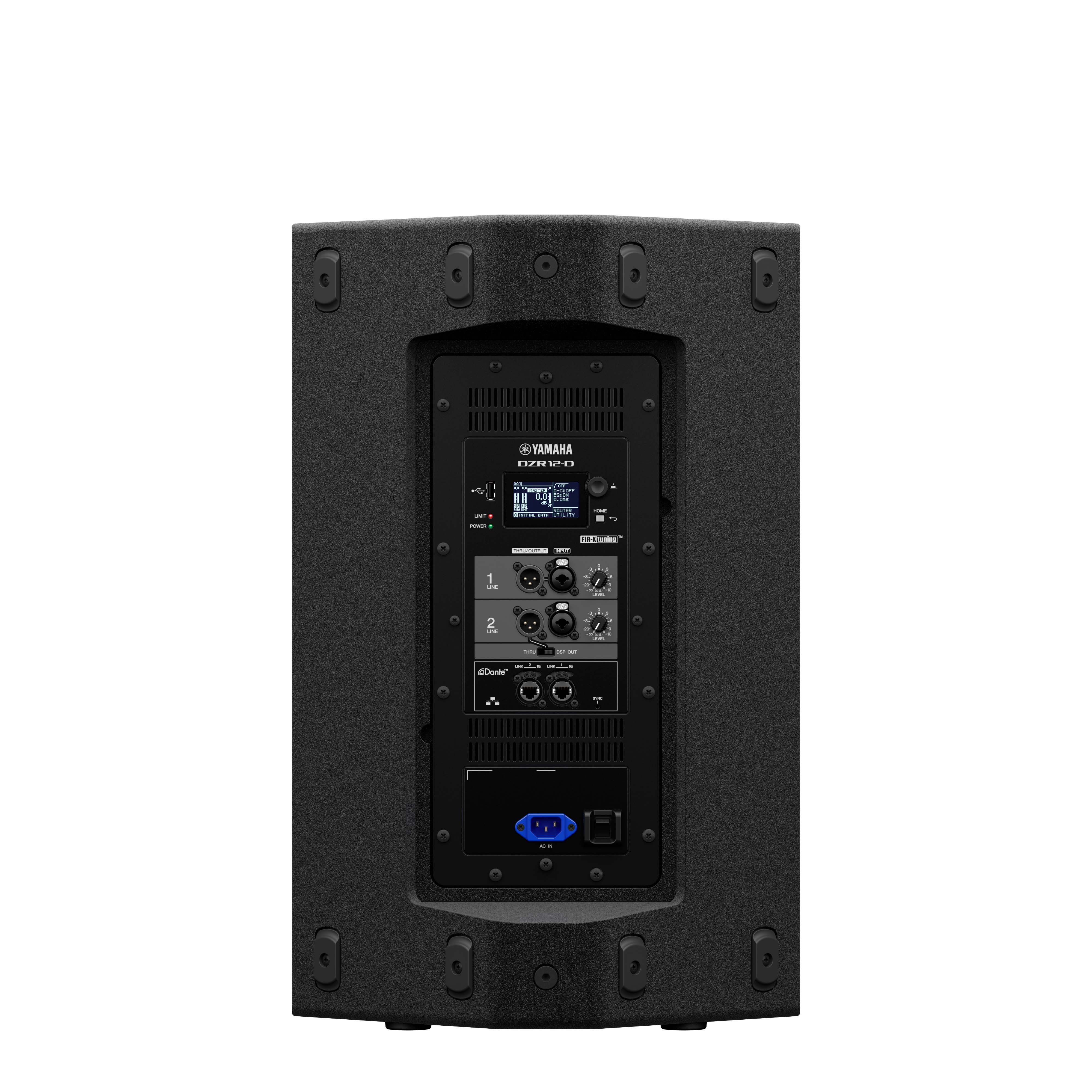

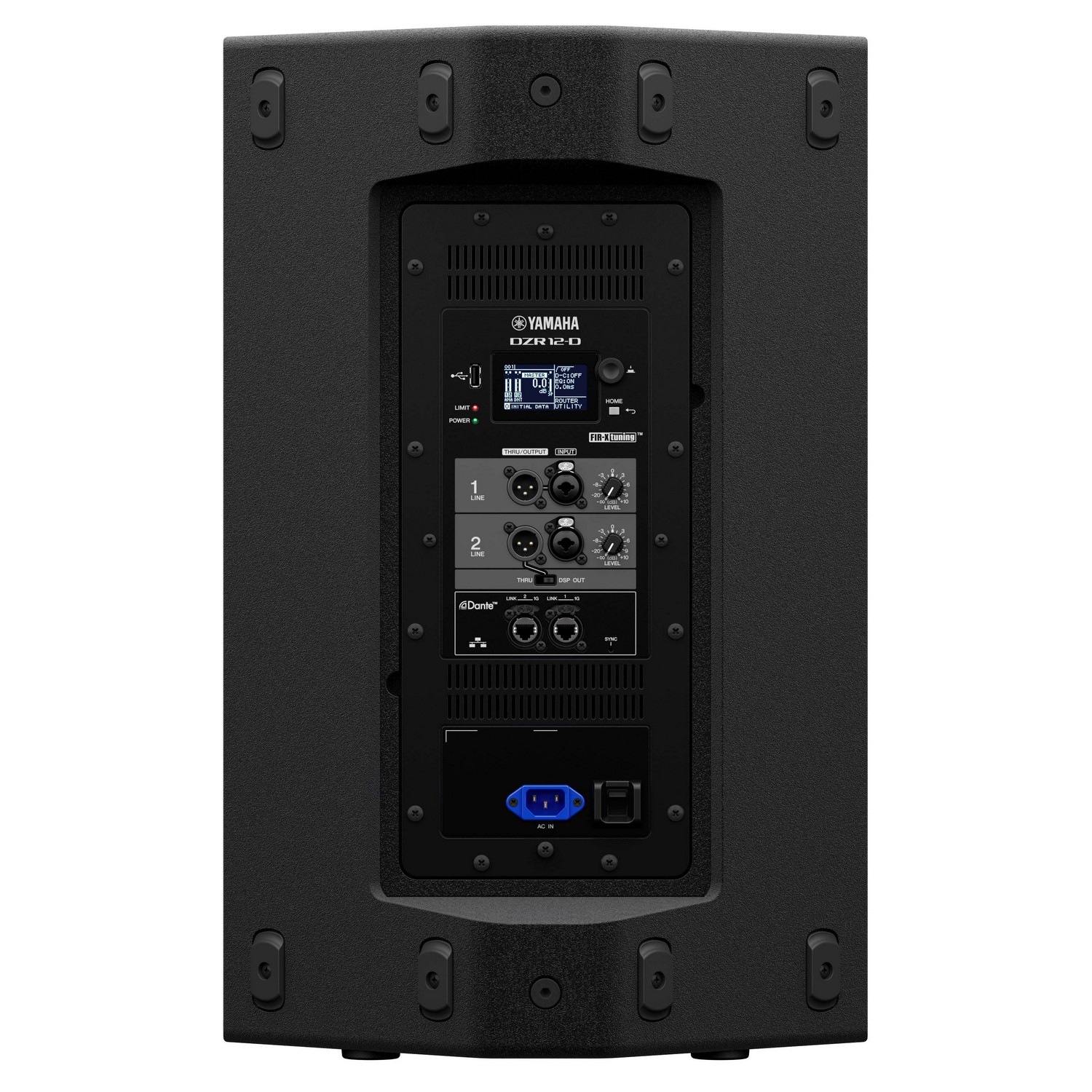

  Встроенный ЖК-диплей позволяет обращаться к различным функциям DSP-процессора, загружать пресеты, выполнять точную настройку параметрического эквалайзера, задержки и маршрутизации. Для управления акустикой серий DZR и DXS XLF вы можете сохранять до 8 собственных настроек или использовать предустановленные заводские настройки. Для большей надежности собственные настройки можно сохранить на «флэшке».



• D-CONTOUR

  D-CONTOUR — это интеллектуальный многополосный компрессор, который поддерживает неизменную четкость звучания акустических систем DZR, как бы сильно вы их ни раскачивали. Алгоритм D-CONTOUR постоянно анализирует разделенный на несколько полос аудиосигнал и задает оптимальную коррекцию для каждой из них. В результате даже при максимальном уровне поддерживается высокая четкость и музыкальность звучания.

  Идеально дополняя универсальную конструкцию корпуса акустических систем DZR, D-CONTOUR имеет два режима работы — FOH/MAIN и MONITOR, которые задействуют детальные звуковые настройки в зависимости от способа установки АС. В режиме FOH/MAIN производится усиление баса для компенсации провала на низах, который возникает при использовании акустических систем на подвесе или на стойке. Режим MONITOR предназначен для напольного мониторинга. Он подавляет излишек нижних частот, который образуется вследствие отражения звука от пола, и выравнивает широкий диапазон частот, обеспечивая четкость звучания сценических мониторов. Оба режима доведены до совершенства бесчисленными тестами на прослушивание с участием опытных звукорежиссеров. Динамический многополосный компрессор обеспечивает равномерное звучание с минимальными искажениями при любой громкости.



• Защитные функции DSP для работы системы на максимальном уровне и долговечности компонентов

  Одно из преимуществ активных АС состоит в том, что излучатели и усилители уже идеально согласованы по всем параметрам. При разработке акустики серии DZR и DXS XLF, используя точность контрольных функций DSP-процессора, мы измеряли и испытывали долговечность каждого излучателя и общую выходную мощность усилителя, чтобы определить оптимальные граничные точки каждой модели. Используя многие защитные функции из тех, что реализованы в наших профессиональных усилителях высшего класса, DSP-процессор постоянно отслеживает состояние источника питания, усилителей мощности, излучателей и уровня сигнала для защиты компонентов, поддержания оптимальной производительности системы и продлении срока ее службы.

• Первая профессиональная акустическая система с поддержкой Dante

  Все громкоговорители DZR и сабвуферы DXS XLF, имеющие «D» в названии, имеют поддержку протокола Dante, допускающего их интеллектуальную интеграцию с консолями и другими Dante-устройствами Yamaha посредством входов-выходов Dante (2 вх. / 2 вых.) с функцией преобразования частоты дискретизации (SRC) для совместимости с 48-кГц устройствами.

  Благодаря схематическому отображению входов-выходов на дисплее устройства значительно упрощается патчинг с цифровыми микшерными пультами Yamaha CL/QL, а консоль TF для быстрой подготовки сложной системы к работе позволяет воспользоваться функцией Quick Config. Аналоговые входы-выходы в сочетании с входами-выходами Dante открывают гибкие возможности маршрутизации и настройки системы, а функции Dante break-IN и break-OUT, выступая в качестве простого блока ввода-вывода сигналов, еще больше расширяют эксплуатационную гибкость системы.*

  Кроме того, настраиваемая программная панель управления «ProVisionare Control» для Windows и «ProVisionare Touch» для iPad также совместима с Dante, дополняя систему звукоусиления более простыми средствами дистанционного контроля.

  * Эта функция поддерживается в версии 1.2.2 и более новых



• Мощный 2000-Вт усилитель класса D

  Новый высокоэффективный Class-D усилитель обеспечивает максимальную для устройств своего класса мощность — 2000 Вт, а также впечатляющий уровень звукового давления (SPL) 143 дБ. Все усилители были отобраны и оптимизированы для работы с ВЧ-, СЧ- (только модель DZR315) и НЧ-динамиками всех АС серии DZR. А для сабвуферов DXS XLF были разработаны специальные усилители.



• Специально разработанный дизайн излучателей

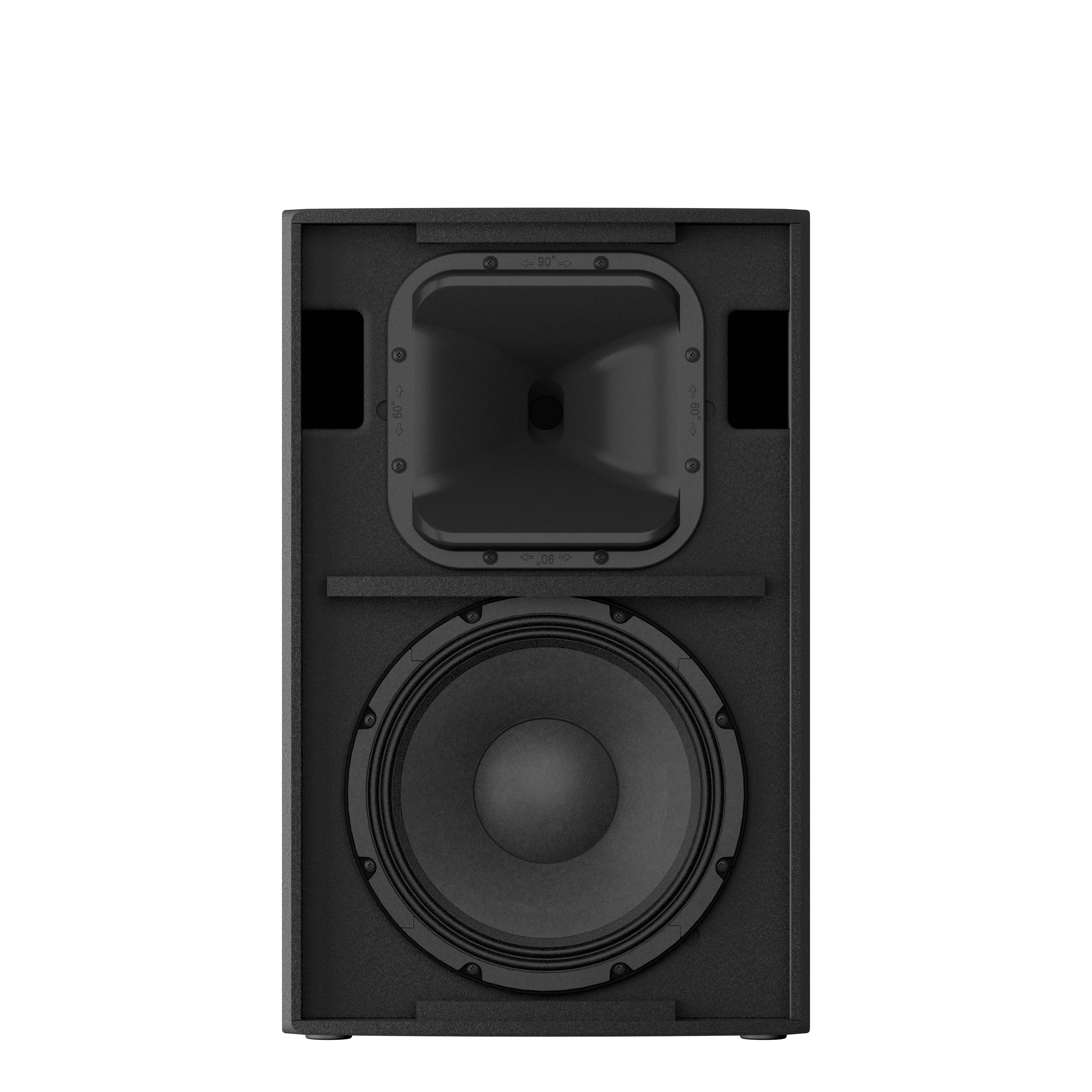

  ВЧ-излучатель

  ВЧ-излучатели состоят из 2-дюймовой звуковой катушки и 1-дюймового усилителя сжатия горловины, титановой диафрагмы и неодимового магнита, размещенного в прочной теплостойкой алюминиевой литой раме.

  СЧ-излучатель для 3-полосной АС

  СЧ-излучатель для 3-полосных моделей DZR315 оснащен 8-дюймовым коническим диффузором, 1,5-дюймовой звуковой катушкой, которая обеспечивает высокую эффективность и сверхмалые искажения в диапазоне нижних-средних частот, а также способствует необычайно высокому уровню SPL — 143 дБ при поддержании чистоты звучания.

  НЧ-излучатель

  Наши новые НЧ-излучатели используют большие 3-дюймовые звуковые катушки, литые алюминиевые корзины и очень мощный, но легкий неодимовый магнит для воспроизведения мощного баса. Воспроизведение жестко контролируется, особенно в диапазоне среднего баса и вокала, гарантируя мощное звучание без искажений даже на максимальной громкости.



• Продуманная конструкция с расчетом на профессиональное применение

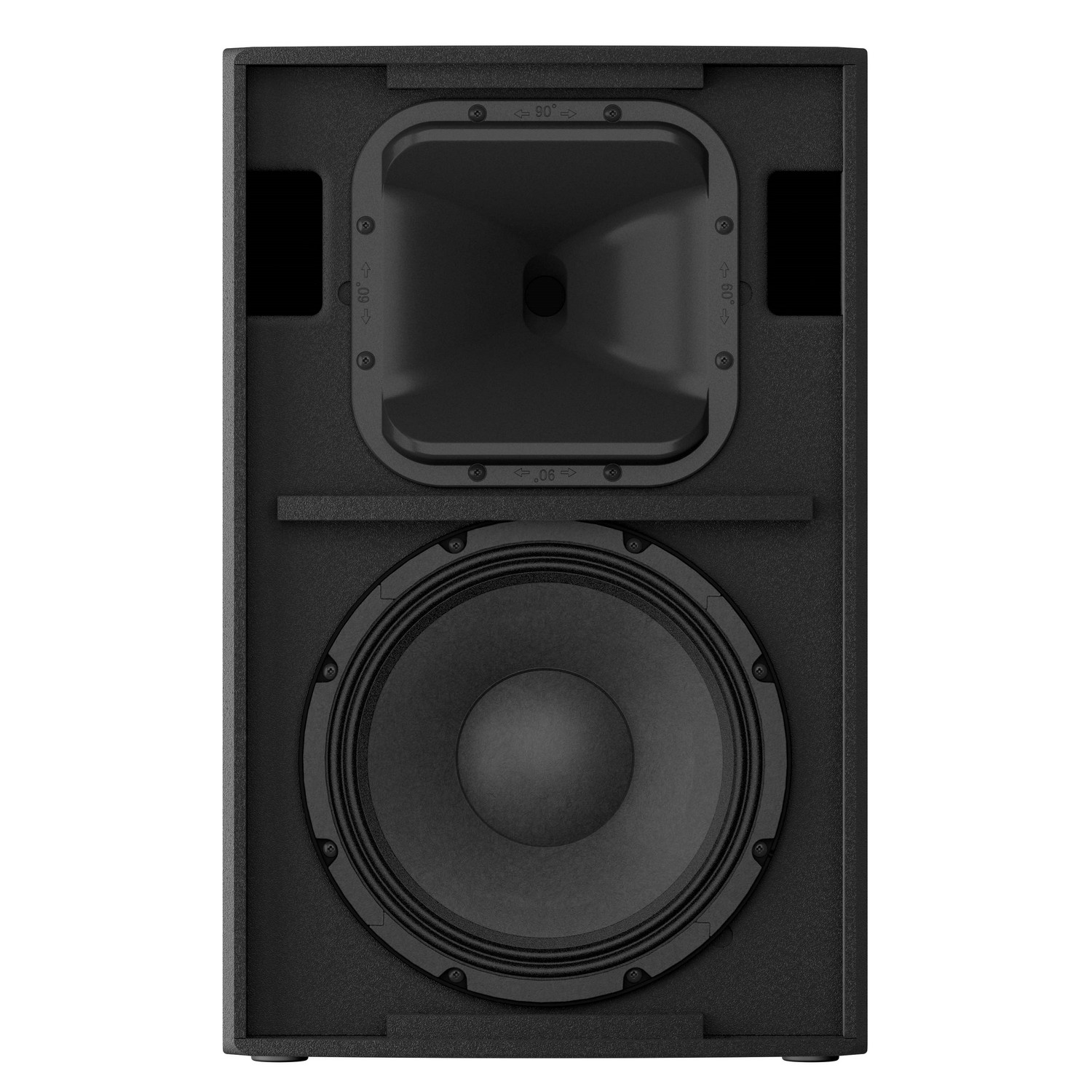

  Акустические системы DZR15, DZR12 и DZR10 имеют поворотный рупор, допускающий их установку с вертикальным или горизонтальным расположением корпуса в зависимости от особенностей помещения. При вертикальном положении угол рассеяния звука модели DZR15 составляет 90x50°, а моделей DZR12 и DZR10 — 90x60°. Поворотные рупоры позволяют обеспечивать равномерное рассеяние звука с одинаковым уровнем в целевой области, сводя до минимума спад громкости, характерный для обычных рупорных конструкций.



• Высокая эксплуатационная гибкость

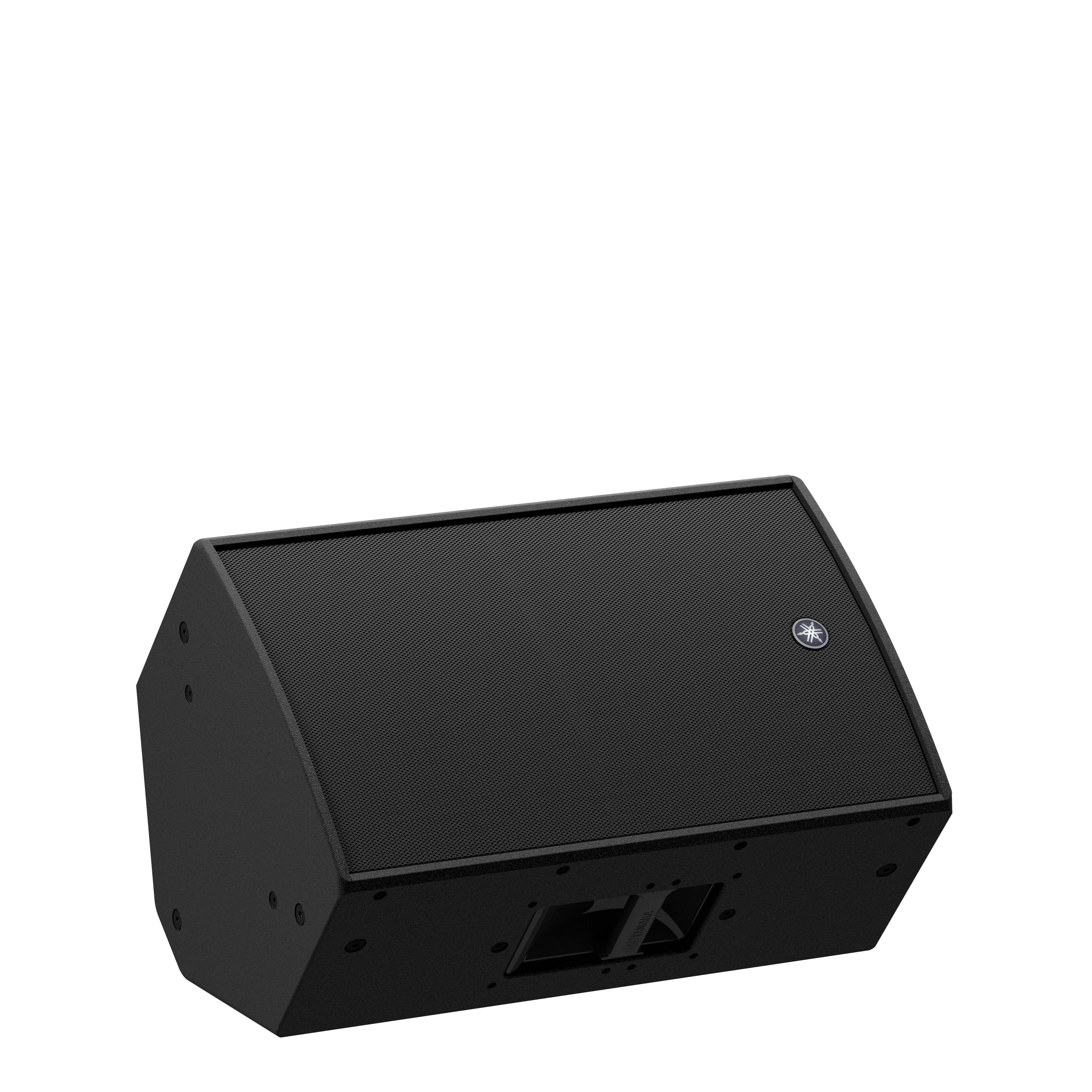

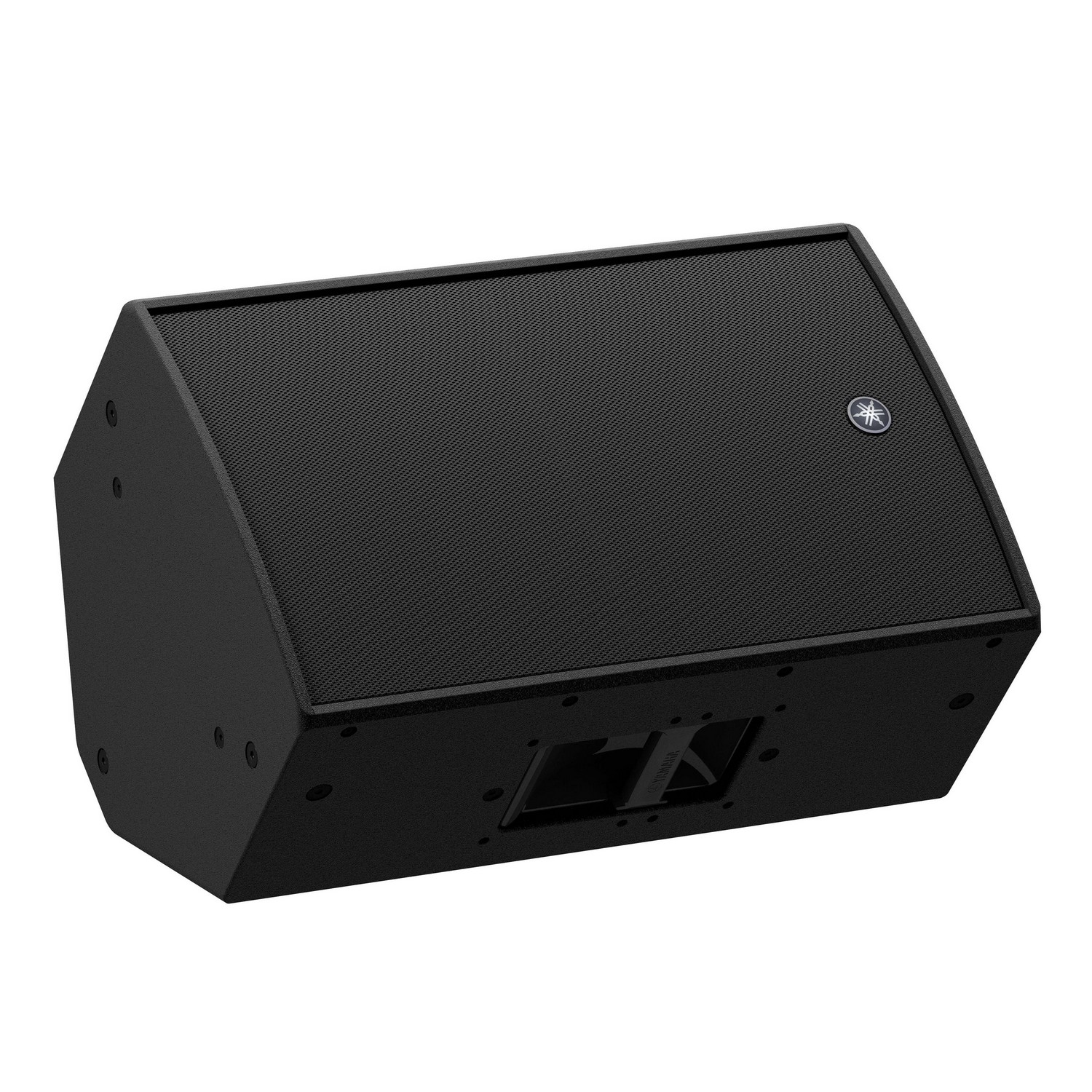

  Корпуса выполнены из высококачественной многослойной фанеры толщиной 15 мм, на поверхность которой нанесено очень прочное покрытие из полиуретана, используемое для армейских нужд. В корпусах FC полного диапазона использованы специальные крепления для повышения прочности и уменьшения вибрации корпуса. Фазоинвертор с широким раструбом помогает свести до минимума шум выталкиваемого потока воздуха даже на очень высокой громкости. Конструкция корпуса моделей DZR15 и DZR12, а также их Dante-версий позволяет размещать АС в конфигурации зеркального мониторинга. Это обеспечивает формирование симметричного звукового поля для исполнителя, создание большей по размеру зоны наилучшего восприятия, нежели в случае с использованием конфигурации обычного мониторинга. (Модели DZR10 и DZR10-D асимметричны). Любой из вариантов напольной зеркальной конфигурации — мониторинг из двух симметричных моноканалов, либо стереомониторинг — поможет вам значительно расширить свои исполнительские возможности на сцене.



• U-образные кронштейны для вертикального или горизонтального монтажа

  Акустические системы серии DZR имеют встроенные петли, в том числе для подвесного монтажа с использованием стандартных рым-болтов*. См. подробности в технических характеристиках. * Рым-болты не входят в комплект поставки.



• Вспомогательные функции для безопасной и надежной работы

  Акустические системы серии DZR позволяют быстро и легко задавать настройки и передавать данные по USB, имеется также функция блокирования панели управления для защиты настроек от изменений. Можно даже экспортировать на флэшку, например, данные журнала событий для быстрого поиска неисправностей в случае сбоя.



• Чехлы для акустических систем

  Новые практичные чехлы защитят ваши акустические системы от неблагоприятных погодных условий при использовании вне помещений и хранении на пыльном и грязном складе, или от повреждений во время транспортировки.

  - Трехслойная ткань из прочного полиэстера с внутренним покрытием из ПВХ и мягкой подкладкой для амортизации толчков и ударов.

  - Сетка спереди не препятствует прохождению звуковых волн и способствует охлаждению встроенного усилителя.

  - Задний клапан дает доступ к рабочим элементам АС при надетом чехле

  - Специальный разрез дает доступ к ручкам для переноски

  - Накладной карман может служить для укладки кабелей при транспортировке.

  *ПРИМЕЧАНИЕ: чехол не гарантирует водонепроницаемости.
