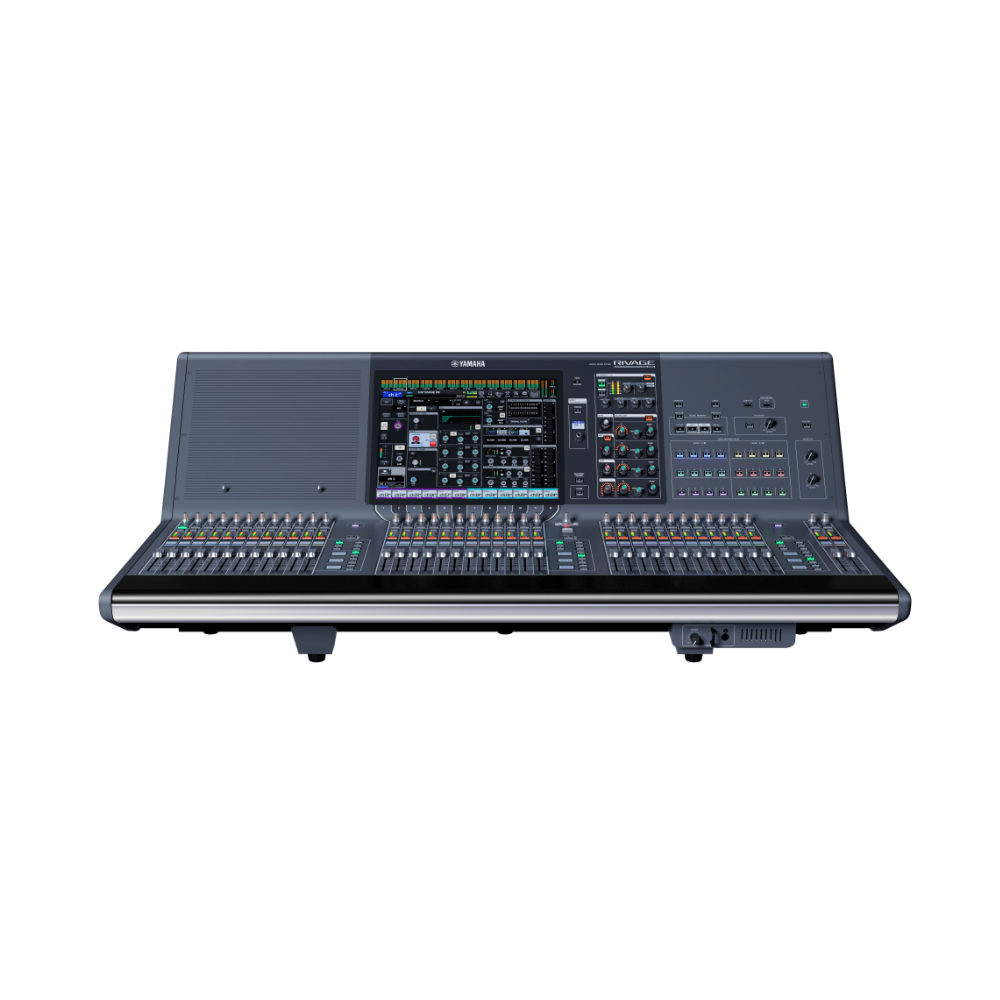

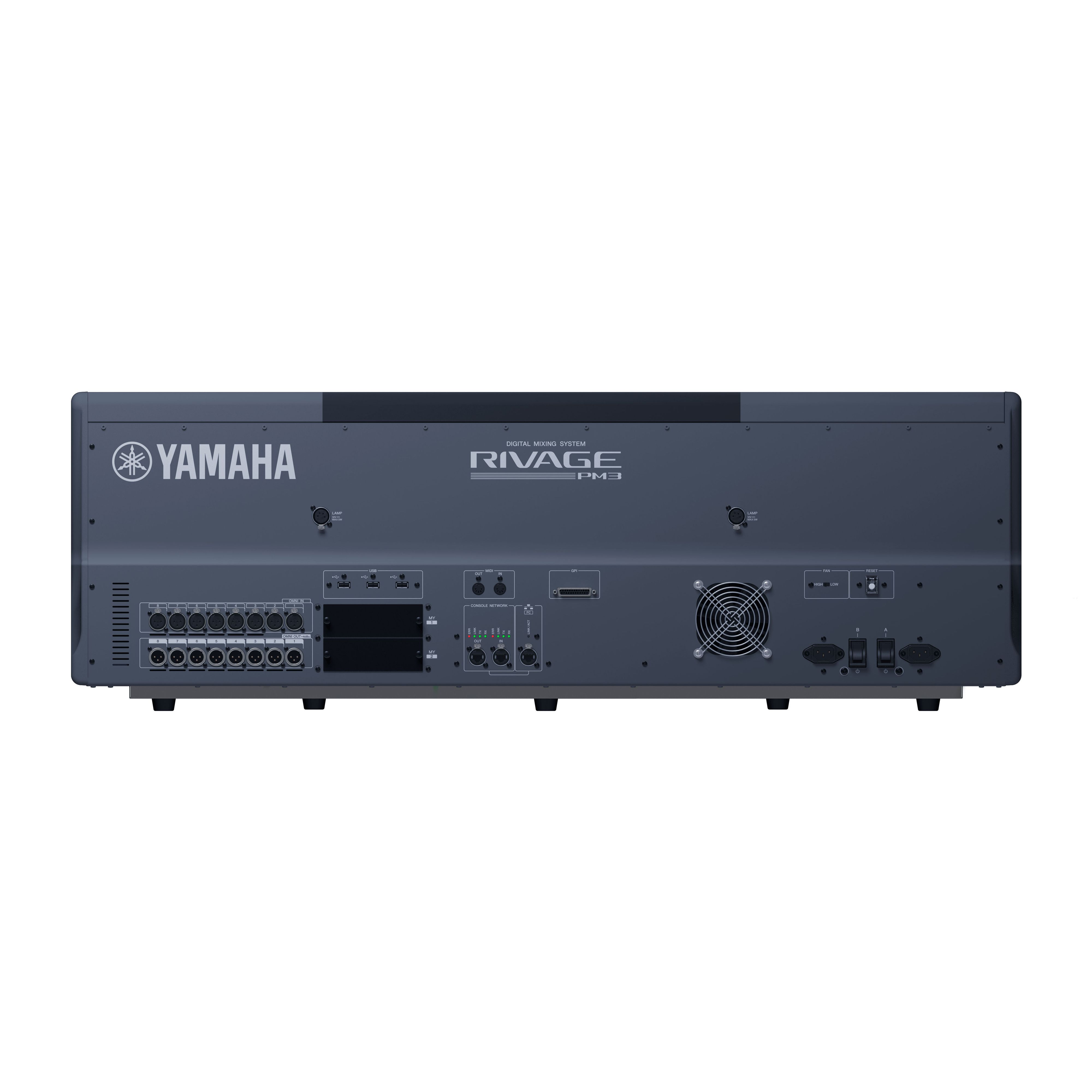

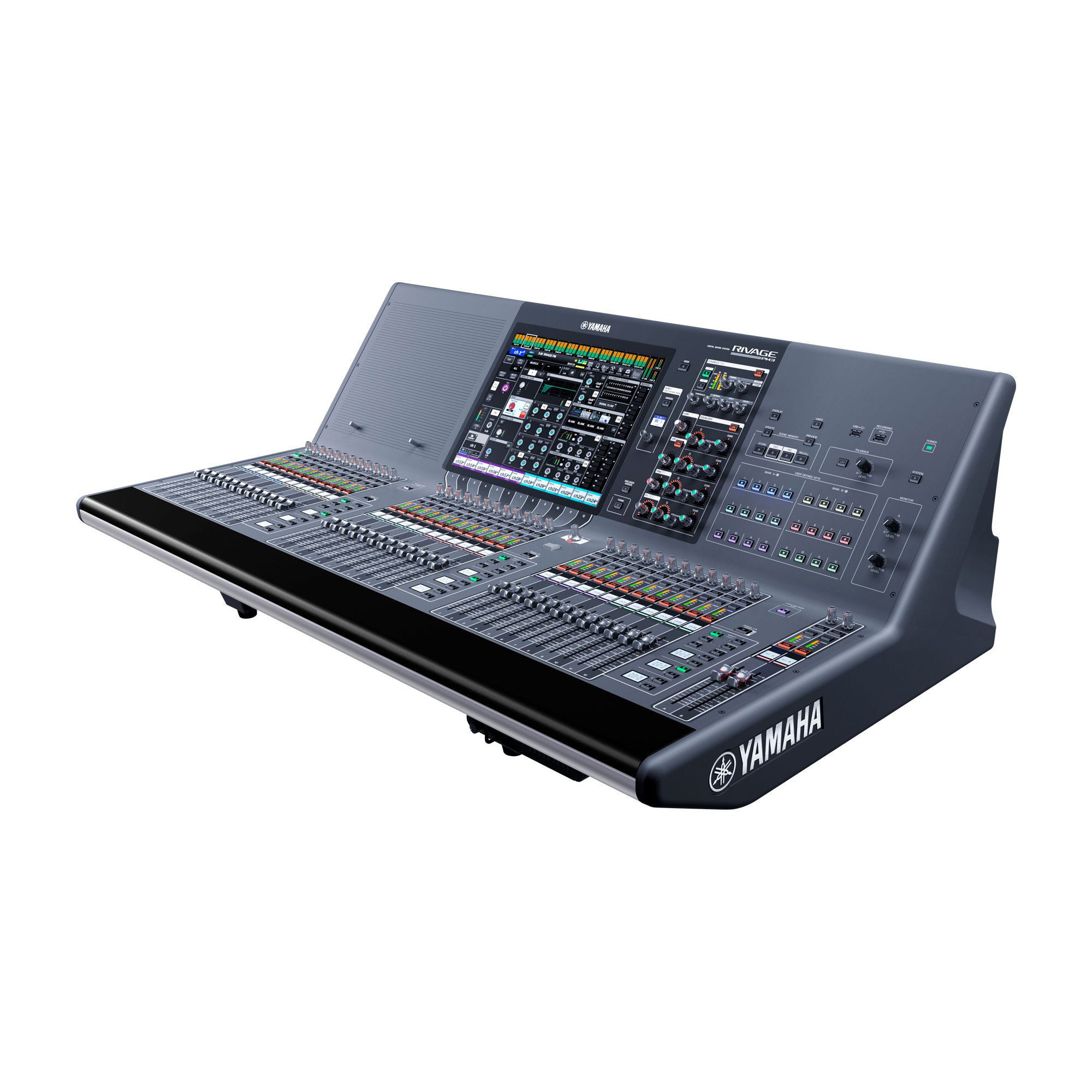

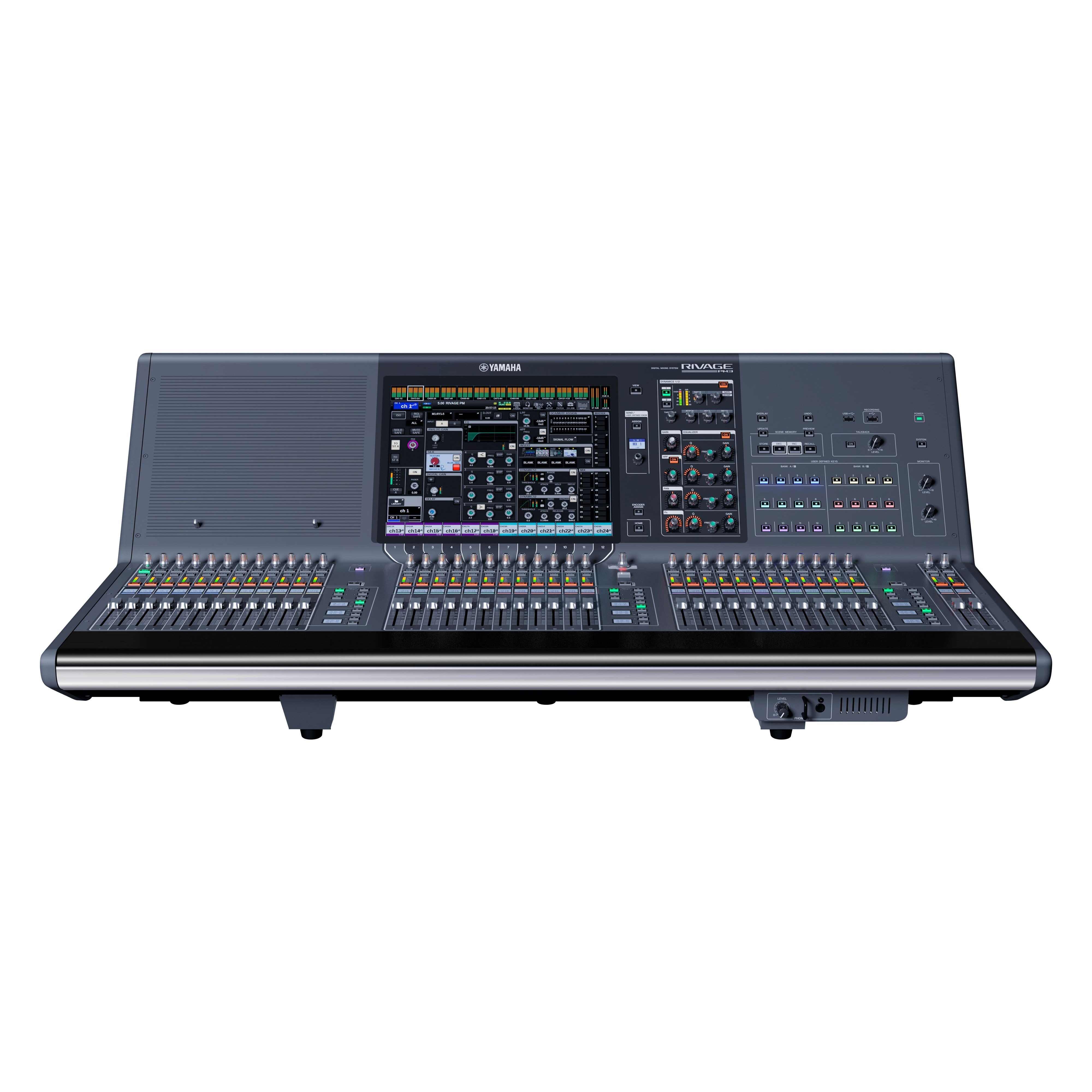

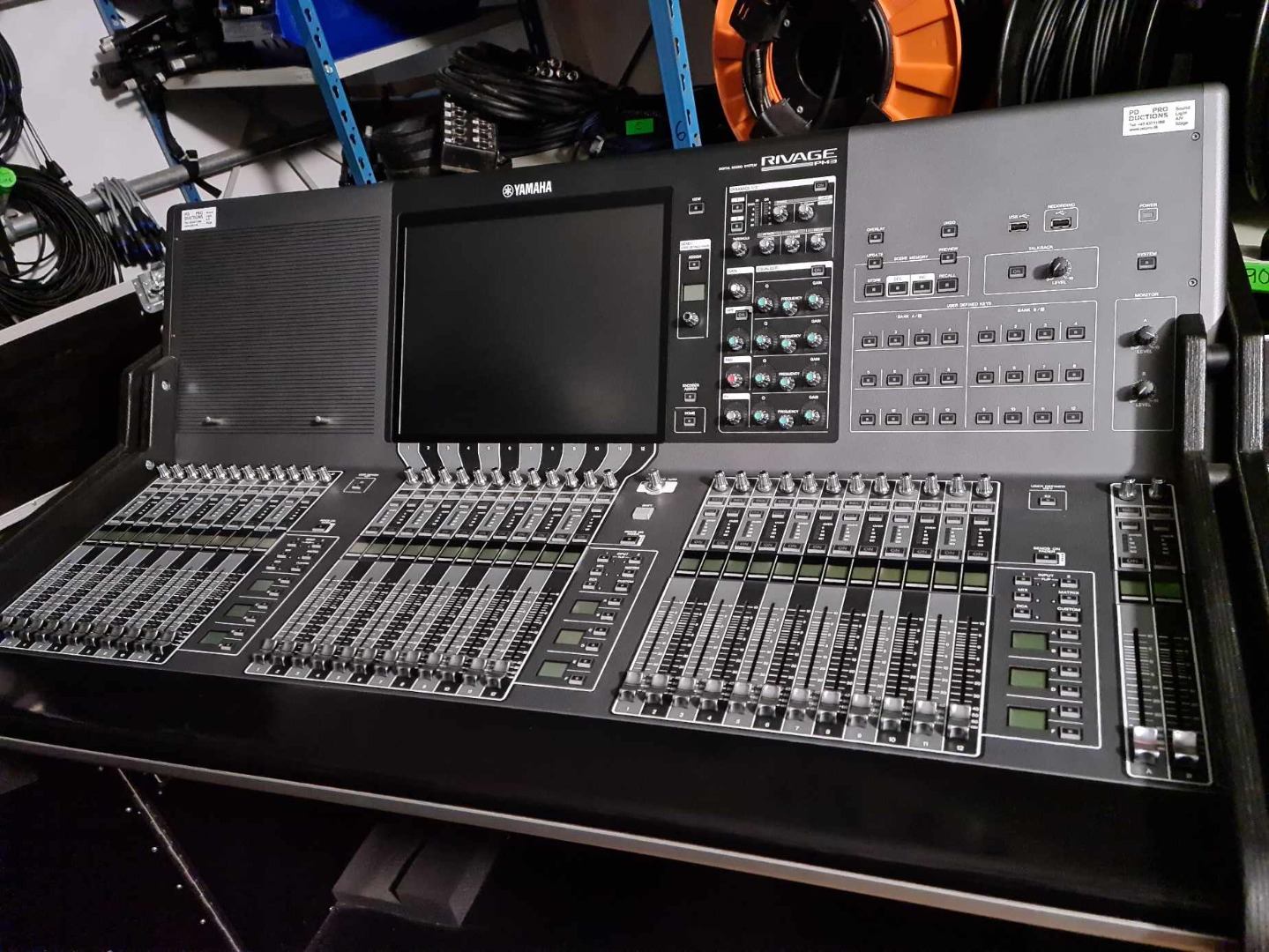

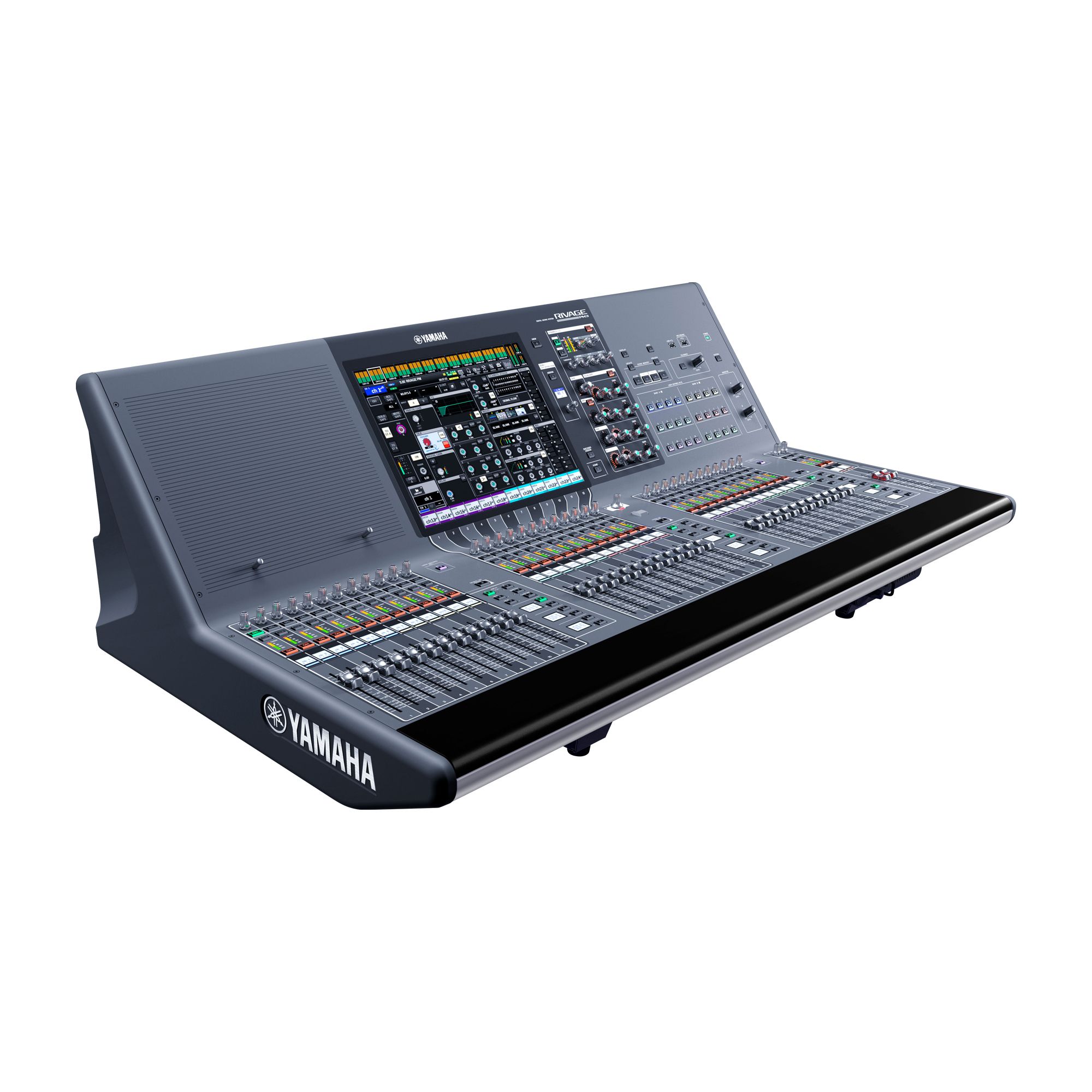

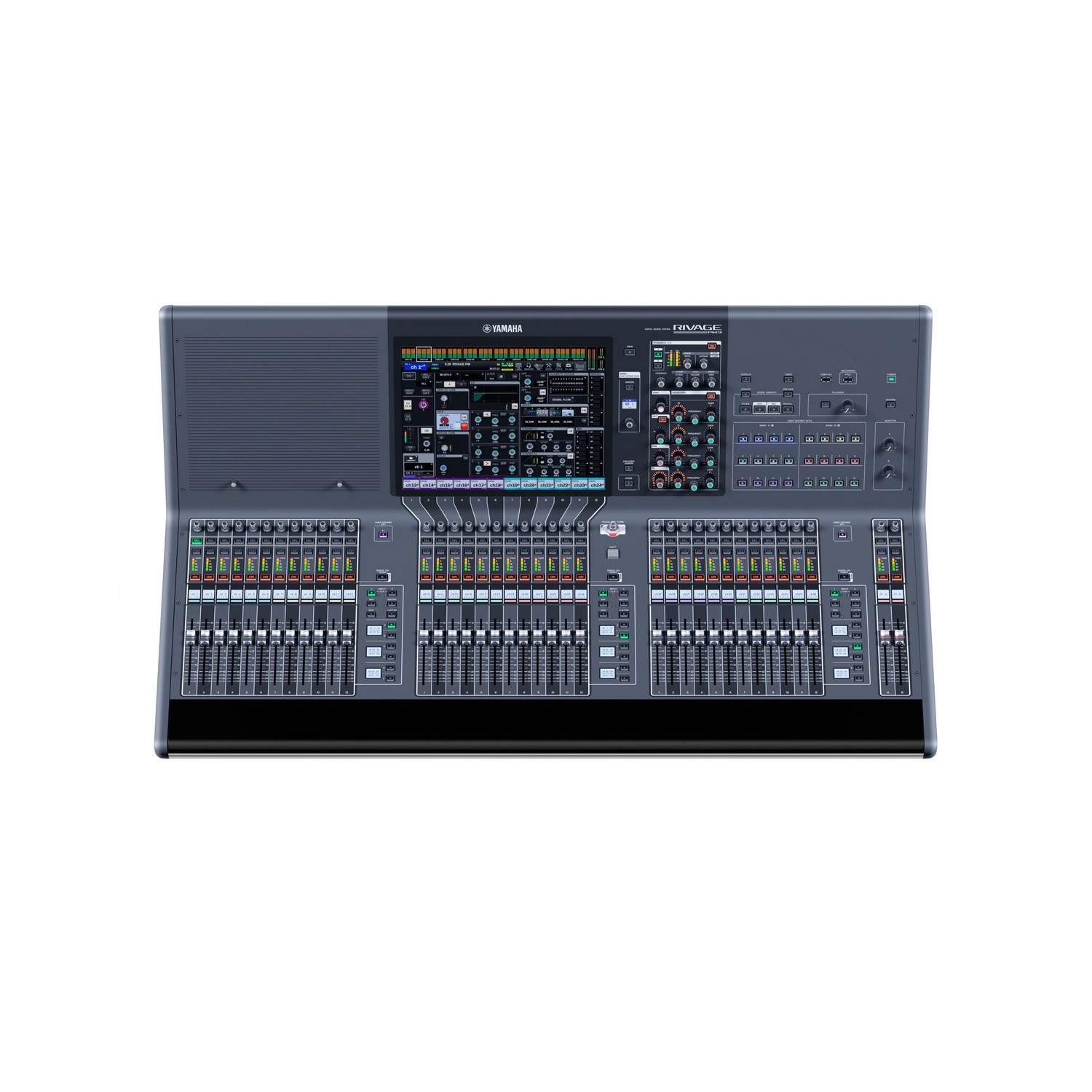

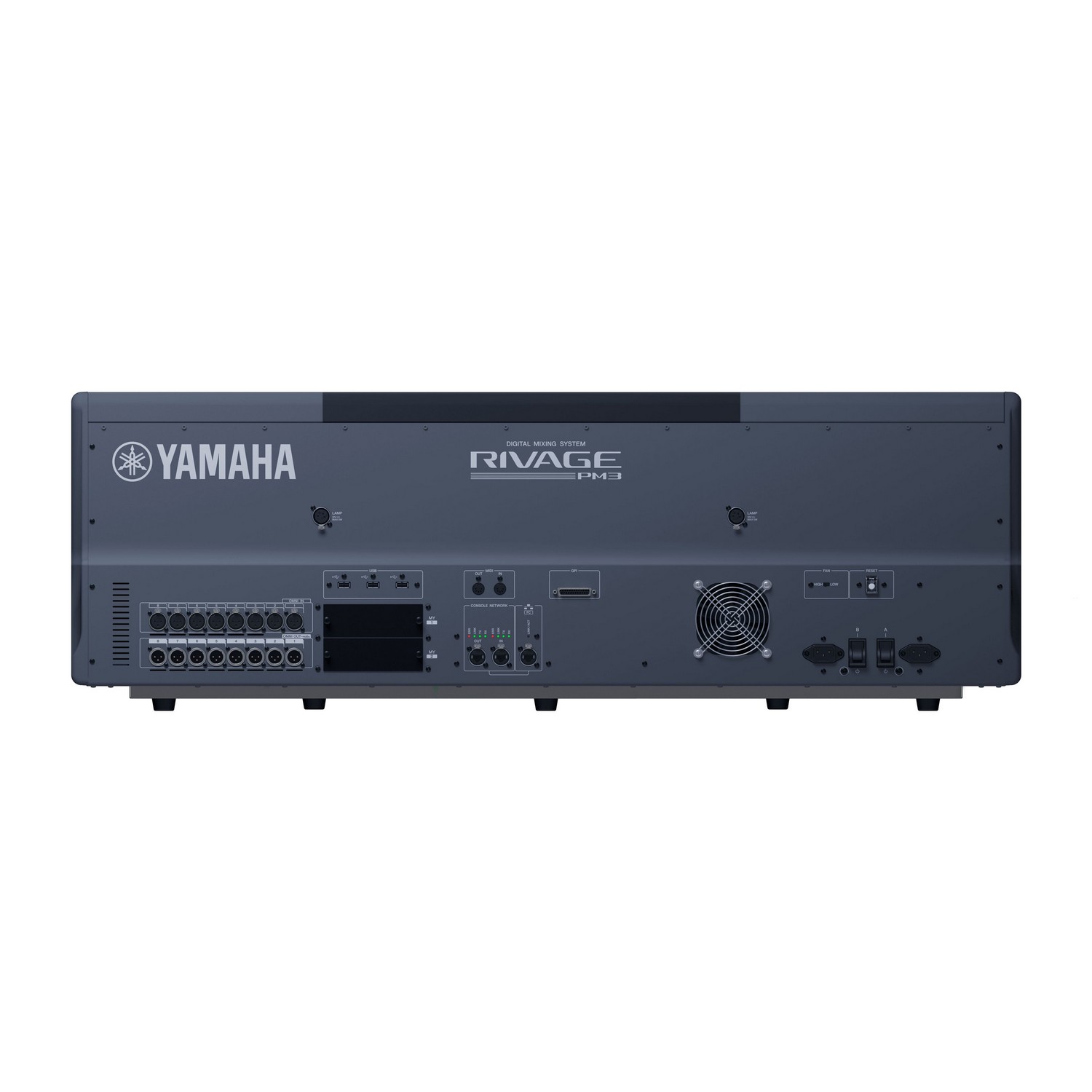

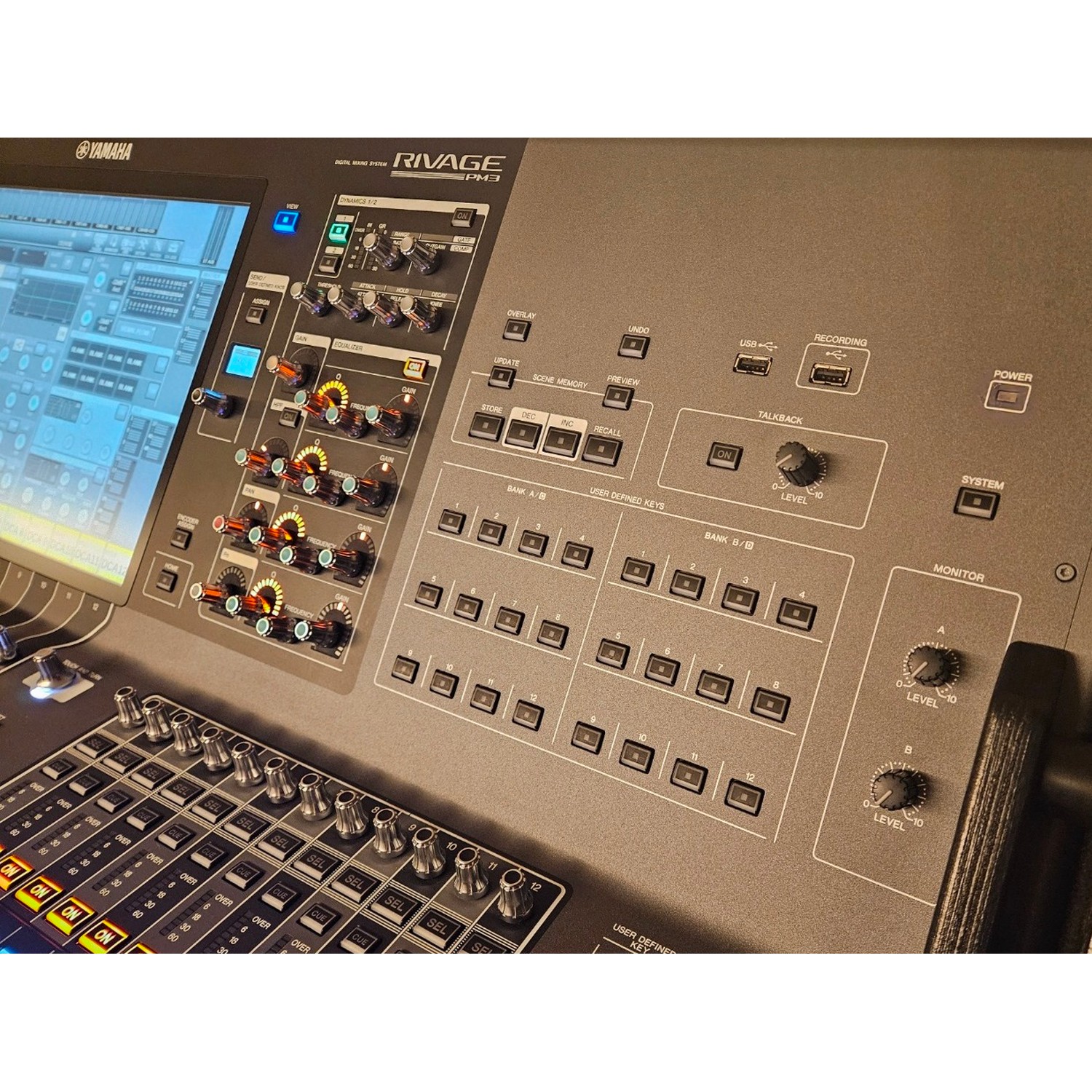

Микшерная консоль Yamaha RIVAGE CS-R3

основные особенности

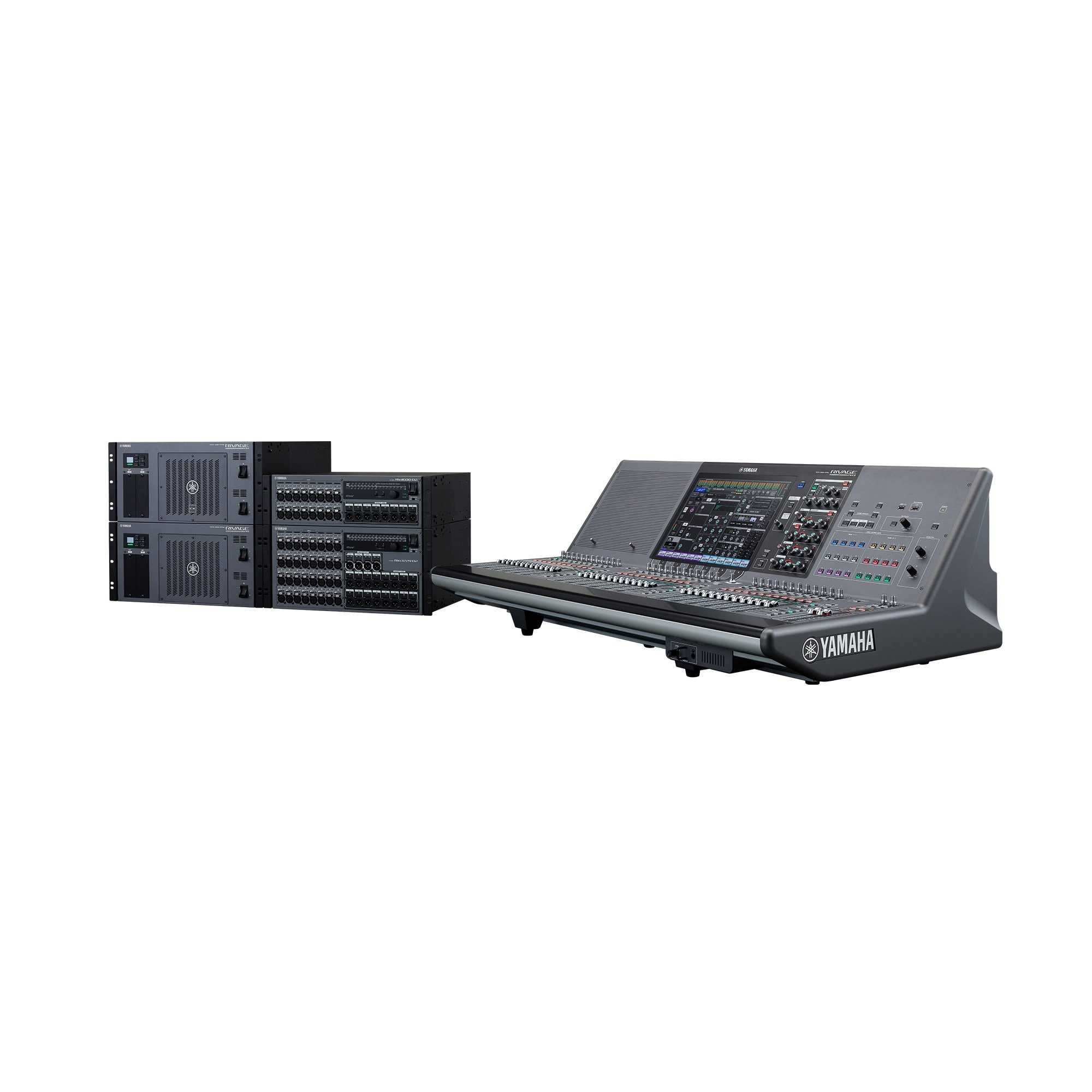

• Два вида модулей ввода/вывода

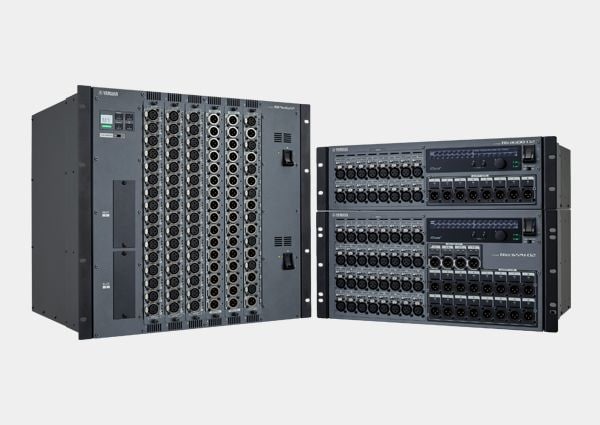

  Входные цепи и обработка крайне важны для достижения высокого уровня качества звука. Выходное оконечное устройство сигнальной цепи также играет важную роль в поддержании этого качества. Yamaha предлагает два вида высокопроизводительных рэковых модулей ввода/вывода для системы RIVAGE PM, каждый из которых обеспечивает совместимость с определенной аудиосетью.

  Одна из этих сетей — TWINLANe, которая поддерживает передачу до 400 аудиоканалов одновременно по оптическому кабелю. Рэковые модули ввода/вывода RPio622 и RPio222 являются устройствами TWINLANe, как и платы аудиоинтерфейса HY256-TL и HY256-TL-SMF. Модули RPio622 и RPio222 содержат гибридные микрофонные предусилители с высокопроизводительными аналоговыми входными каскадами, а также цифровые цепи, включающие в себя точную эмуляцию трансформаторов Rupert Neve Designs и процессора SILK.

  Также доступна совместимость с сетью Audinate Dante, которую поддерживают многие другие консоли и профессиональные аудиопродукты Yamaha. Рэковые модули ввода/вывода Rio3224-D2, Rio1608-D2 и плата аудиоинтерфейса HY144-D поддерживают сеть Dante. Их можно использовать в любой системе серии RIVAGE PM, чтобы обеспечить передачу звука в несжатом виде. Оба этих сетевых решения позволяют записывать звук со сцены без какого-либо окраса и с сохранением всех нюансов. Благодаря этому звукоинженер может воспользоваться творческими возможностями серии RIVAGE PM для максимального воздействия на слушателя.

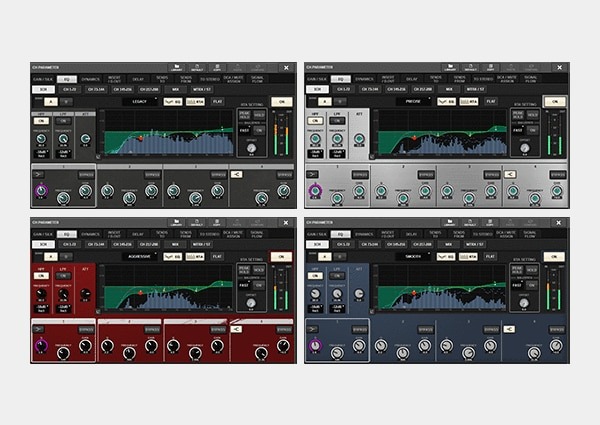

• Эквализация каналов и компрессия, отточенные до беспрецедентного уровня

  Канальный эквалайзер и компрессор RIVAGE PM также были значительно обновлены и настроены в соответствии с нововведениями в секции входных каналов. Входные каналы оснащены 4-полосным параметрическим эквалайзером, в то время как выходные каналы оснащены 8-полосным параметрическим эквалайзером с 4 типами алгоритмов, в том числе недавно разработанные варианты. Алгоритм Precise (Точный) позволяет легко осуществлять точную настройку целевых частот эквалайзера, алгоритм Aggressive (Агрессивный) разработан как инструментом для максимальной художественной выразительности, а алгоритм Smooth (Мягкий) обеспечивает мягкость и естественность звука. Также предусмотрен алгоритм Legacy (Классический) — это эквалайзер с хорошо знакомыми характеристиками и звучанием, который поставлялся со ставшими стандартами в отрасли цифровыми микшерами Yamaha, такими как PM1D и PM5D. Алгоритм Precise включает параметр Q для фильтров с высоким и низким сглаживанием, который позволяет настраивать плавность «колена» для более точного управления звучанием. Доступны два одновременно работающих модуля динамической обработки, каждый из которых функционирует в качестве гейта, одного из двух типов компрессоров, дакера или деэссера на выбор. Эти два типа компрессоров — Legacy Comp (Классический компрессор), унаследовавший характеристики стандартных компрессоров цифровых консолей Yamaha, и Comp260 — модель на основе технологии VCM популярного аналогового компрессора/лимитера середины 70-х годов. Последний точно моделирует характеристики аналоговой схемы и детектора среднеквадратического уровня, используемых в исходном устройстве, с точной настроенными параметрами для оптимального эффекта в применениях с живым звуком. Также предусмотрены пресеты, воссоздающие исходные фиксированные настройки этого классического компрессора/лимитера. Их удобно использовать в тех случаях, когда требуется оригинальный звук.

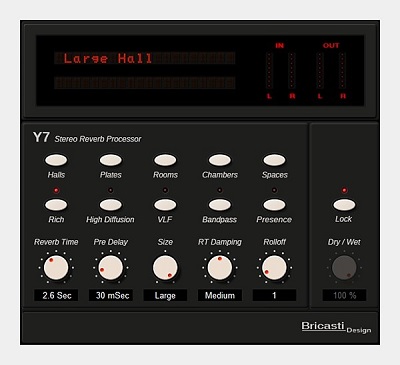

• Ревербератор Bricasti

  Bricasti Design — знаменитый производитель аппаратных цифровых ревербераторов, которые тщательно изготавливаются вручную.

  Ревербератор Y7 был специально разработан для использования в микшерных системах Yamaha RIVAGE PM. Этот продукт Bricasti интегрирован в микшерную консоль, что позволяет быстро и удобным образом включить его в привычный процесс работы. Фирменное «звучание Bricasti» теперь доступно пользователям продукции Yamaha.



• Плагины RND Portico

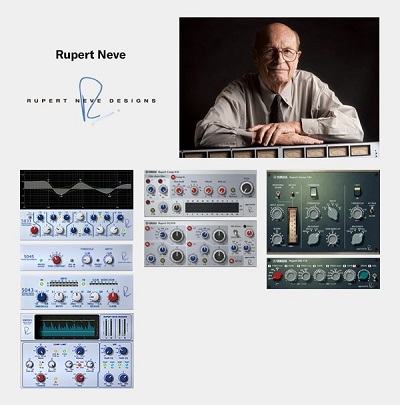

  Цифровая версия процессора SILK, созданная в сотрудничестве с RND, является важной частью системы RIVAGE PM, но далеко не единственным результатом этих плодотворных отношений. В дополнение к хорошо известным и высоко оцененныму пользователями эквалайзеру Portico 5033 и компрессору 5043, системы RIVAGE PM имеют удобный в использовании процессор Portico 5045 Primary Source Enhancer от Rupert Neve Designs. С помощью Portico 5045 можно легко управлять уровнем фонового шума микрофонов, при этом улучшая четкость звука и увеличивая порог возникновения обратной связи. Portico 5045 — это ценный инструмент для домов поклонения, стадионов, концертных залов и любых других мест проведения живых выступлений, где нужно тщательно контролировать обратную связь.

  У креативного инструмента Portico II Master Buss Processor, добавленного в версии 5.0, нет ограничений традиционного 2-канальной компрессора и амплитудного ограничителя. От микширования EDM с насыщенными басами до мастеринга изящного звука камерного ансамбля — в нем найдется что-то полезное для каждого жанра и применения.

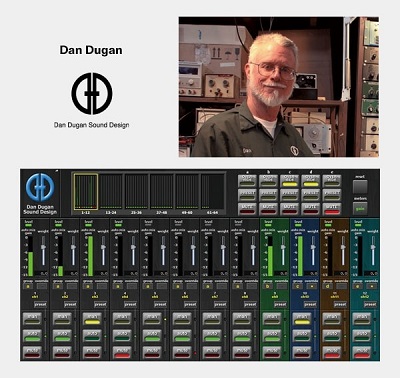

• Автоматический микшер Dan Dugan

  В результате тесного сотрудничества с компанией Dan Dugan Sound Design в цифровых микшерных консолях серии RIVAGE PM реализована функция автоматического микширования микрофонного сигнала от Dan Dugan, созданная на основе передовых алгоритмов. Подготовка к работе довольно проста: для автоматической оптимизации усиления на микрофонных входах достаточно включить процессор на каналах, которые вы собираетесь использовать (количеством до 64). Усиление контролируется очень плавно и естественно — будто микширование выполняет опытный звукорежиссер. Система также эффективно устраняет проблемы обратной связи и гребенчатого фильтра. В речевых применениях, особенно в условиях мероприятия без сценария, специалисту сведения проще сосредоточиться на деталях микса, не отвлекаясь непосредственно на манипулирование фейдерами

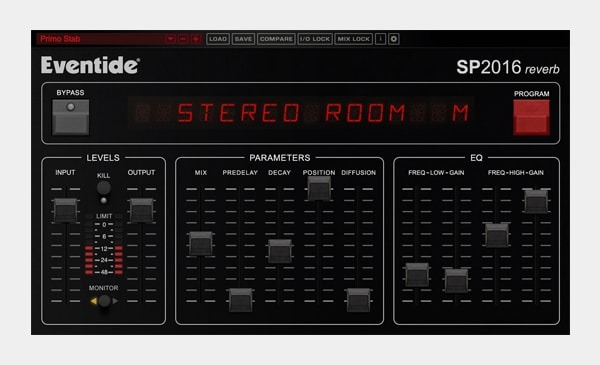

• Эффекты Eventide

  Название «Eventide» стало легендарным в отрасли эффектов. Плагины известного гармонизатора H3000 Ultra-Harmonizer и нового ревербератора SP2016, добавленного в версии 4.0, доступны в устройствах серии RIVAGE PM. В дополнение к полному набору параметров, которые можно редактировать для точной настройки эффектов под любые нужды, SP2016 включает большое количество пресетов, с помощью которых можно легко и быстро подобрать идеально подходящий эффект.

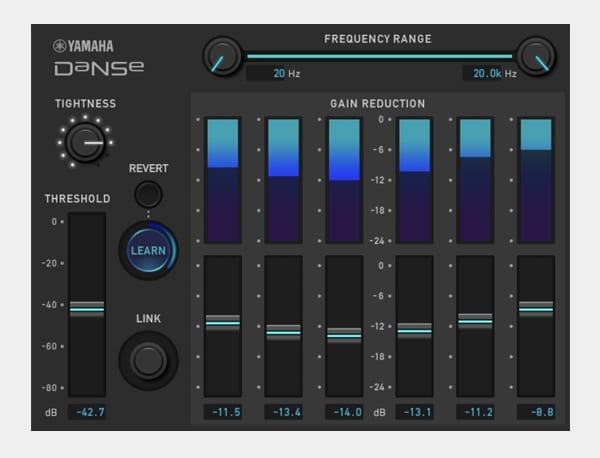

• Шумоподавление Yamaha DaNSe

  Серия RIVAGE PM включает ряд фирменных плагинов Yamaha, которые также чрезвычайно функциональны. В их число входит шумоподавление DaNSe. Плагин DaNSe анализирует частотные характеристики шумов и использует функцию обучения, чтобы автоматически применять наиболее эффективное шумоподавление без необходимости сложных действий по настройке или программированию со стороны пользователя. Эффективное шумоподавление может быть очень полезно для спектаклей и мюзиклов, поскольку значительно улучшает четкость звука. DaNSe может, например, подавлять шум от систем кондиционирования воздуха и от вентиляторов, установленных в световых приборах на сцене. Он может уменьшить улавливание идущего из мониторов звука микрофонами инструментов на сцене и подавлять шум от людей в зале во время выступлений и спортивных мероприятий. Это очень эффективное и универсальное средство шумоподавления.

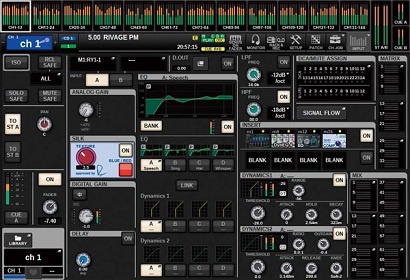

• Тщательно продуманный интерфейс

  Один из ключевых элементов интерфейса RIVAGE PM — разработанная специалистами Yamaha и ставшая отраслевым стандартом концепция Selected Channel (Выбранный канал), обеспечивающая управление параметрами любого канала, выбранного с помощью кнопки SEL. Секция Selected Channel позволяет получить быстрый прямой доступ ко всем параметрам каналов. Регуляторы, кнопки и индикаторы расположены тщательно продуманным образом, за счет чего максимально используется имеющееся пространство панели и гарантируется удобство управления при любых внешних условиях и требованиях к микшированию. Панель управления консолей серии RIVAGE PM имеет три группы по 12 фейдеров, на которые можно назначать каналы в соответствии с текущей ситуацией. В зависимости от конкретной модели все группы фейдеров или их часть работают в сочетании с большими сенсорными дисплеями на верхней панели, обеспечивая расширенную версию рабочей среды Centralogic. Канальные линейки переходят непосредственно в сенсорный дисплей, образуя цельную и логичную схему управления. Возможность управления группами, каждая из которых содержит по 12 каналов, обеспечивает универсальный контроль практически для любого рабочего процесса. При этом даже можно задействовать двух операторов, которые будут работать с разными группами.

• Обновленные возможности посыла

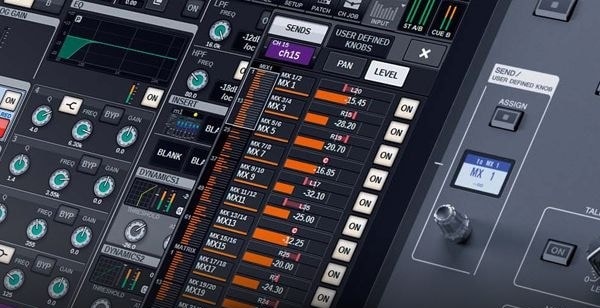

  Настройка посылов — это важная часть практически любого процесса концертного микширования. Кроме традиционной функции посылов на фейдерах, уровни посылов можно регулировать с помощью регуляторов посылов / пользовательских регуляторов. Уровни посылов отображаются на дисплеях, где их также можно регулировать с помощью сенсорного управления. Это разнообразие возможностей управления значительно повышает удобство и универсальность процессов настройки и тонкой регулировки посылов.

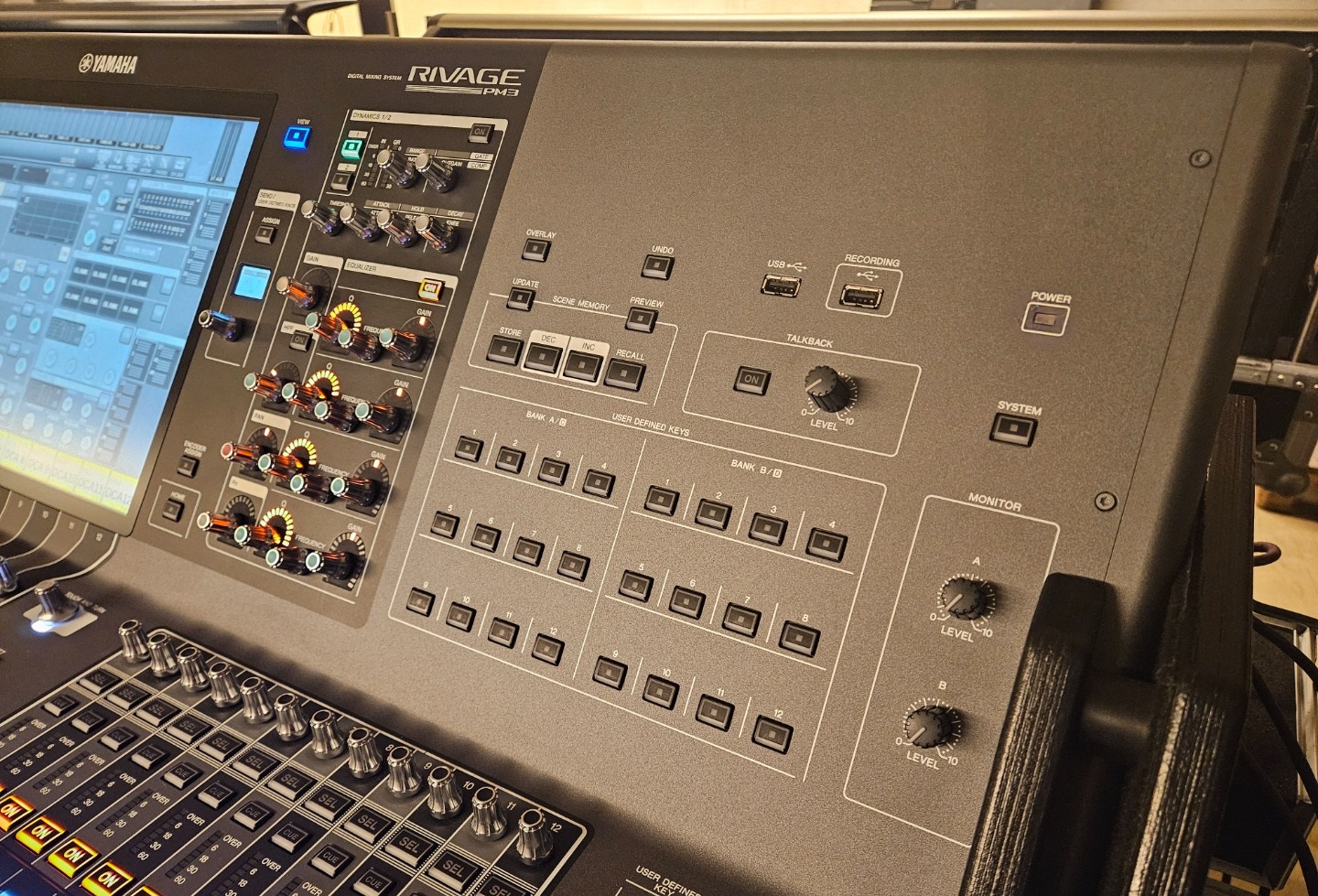

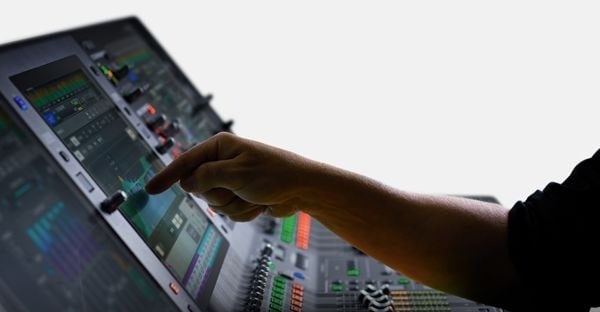

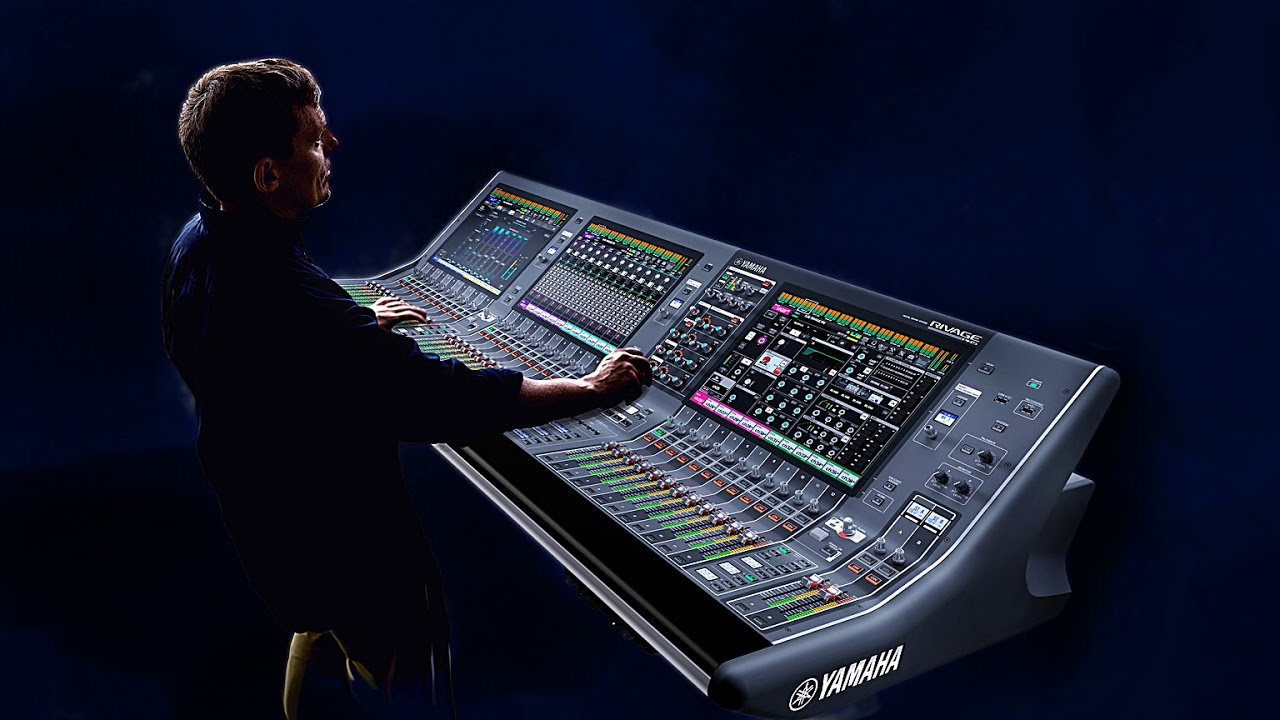

• Легкий доступ к органам управления и улучшенная обзорность

  Консоль RIVAGE PM оснащена сенсорными дисплеями и секцией Selected Channel на заметно приподнятой верхней панели, что обеспечивает оптимальный обзор с позиции звукорежиссера, а также легкий доступ ко всем органам управления. Этот усовершенствованный дизайн консоли также обеспечивает более тесную связь с исполнителями на сцене благодаря улучшенным линиям обзора, позволяющим звукоинженеру получить более широкий и всесторонний обзор происходящего на сцене.

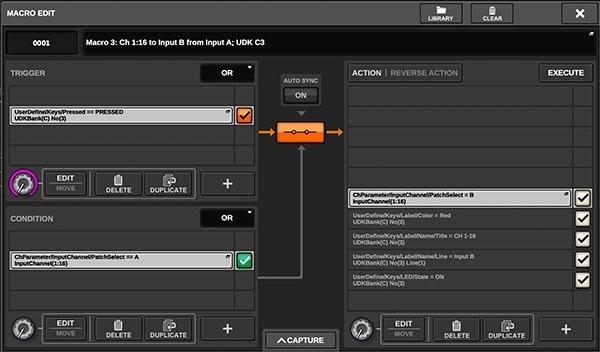

• Genius.lab

  Позволяя пользователям настраивать широкий спектр действий, запускаемых нажатиями клавиш, операциями с фейдерами, MIDI-сообщениями и другими событиями, это ПО дает звукоинженерам возможность программировать события в соответствии с конкретной ситуацией и рабочим процессом. Можно запрограммировать огромный диапазон функций и запускать сочетания действий с помощью одного триггера.

  Усовершенствуйте рабочий процесс с помощью Genius.lab.

  Библиотека Macro Library, в которую входят различные пресеты макросов, поможет начать использование Ginius.lab.



• Управление иммерсивным звуком Yamaha

  AFC Image — это фирменная система иммерсивного звука от Yamaha, которая позволяет пользователям до мельчайших деталей управлять акустическим изображением в определенном пространстве. AFC Image обеспечивает поддержку создания контента для театра, оперы, концертов, инсталляций, мероприятий и других применений. Управление с помощью консолей RIVAGE PM позволяет гибко проектировать системы иммерсивного звука и создавать оптимизированные и эффективные рабочие процессы.



• Интеграция с беспроводными системами мониторинга

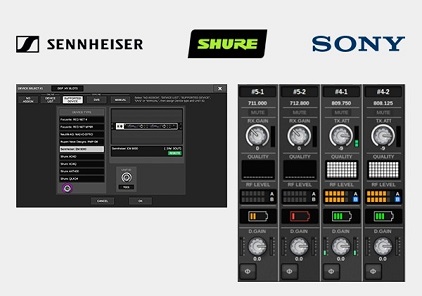

  Начиная со встроенного ПО версии 5.0 консоли RIVAGE PM поддерживают управление популярными на рынке системами беспроводного ушного мониторинга, что расширяет возможности управления звуковыми конфигурациями, построенными на основе продуктов серии RIVAGE PM.

  Поддерживаемое устройство

  - Sennheiser: EM 6000

  - Shure: AD4D/Q, AXT400, QLXD4, ULXD4/D/Q

  - Sony: DWR-R03D

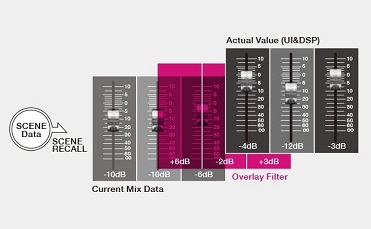

• Фильтр Overlay для внесения сиюминутных изменений

  Фильтр Overlay (Наложение) — еще одна новая функция, способная заметно расширить сферу применения памяти сцен. Этот фильтр можно «наложить» на текущий микс для применения смещений к уровням фейдеров и уровням посыла микшерных/матричных шин независимо от вызова сцен. Это может оказаться полезным, например, в случае незапланированной замены исполнителя, требующей коррекции уровня соответствующего канала. Используя фильтр Overlay, можно выполнить временное относительное изменение уровня конкретного канала, а затем мгновенно вернуться к первоначальному уровню. Фильтр Overlay однозначно полезен в ситуациях, требующих внезапных изменений начальных установок и способности легко их восстанавливать.



• Режим Theatre Mode

  Этот режим помогает при смене декораций и костюмов за счет четырех наборов, в которых можно сохранять различные настройки эквалайзера и динамики для отдельных исполнителей. В режиме Theatre Mode в консоли хранятся не настройки эквалайзера и динамики для отдельных сцен, а только номер набора, поэтому любые изменения применяются ко всем сценам, в которых используется соответствующий набор.

  Это удобно в том случае, если одну роль могут исполнять несколько актеров или выступает дублер, поскольку с помощью наборов можно быстрее подстраивать звук под разные составы.



• Дублирование DSP-модуля для отказоустойчивости

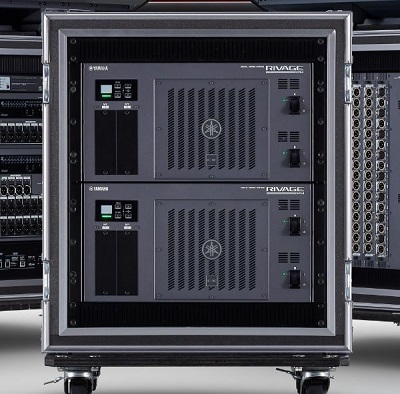

  Функция DSP Mirroring позволяет использовать два модуля DSP-RX или DSP-RX-EX для обеспечения отказоустойчивости систем RIVAGE PM10, PM5 и PM3.* Если в основном DSP-модуле возникнет неисправность, второй DSP-модуль может взять его функции на себя без каких-либо перебоев в работе системы.

  * RIVAGE PM7 оснащается встроенным DSP, в связи с чем не поддерживает дублирование DSP-модуля.

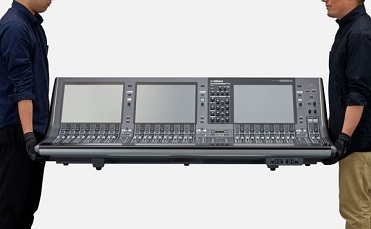

• Малый вес способствует простоте установки и транспортировки

  Несмотря на высокую производительность и полноценный набор функций, а также удобные полноразмерные органы управления, консоли RIVAGE PM5/3 обладают удивительно малым весом. Они весят всего 42 кг (CS-R5) и 38 кг (CS-R3), так что их могут с легкостью перенести и установить всего два человека. Это впечатляющее снижение веса достигнуто благодаря современной конструкции и использованию легкого, но чрезвычайно прочного материала.

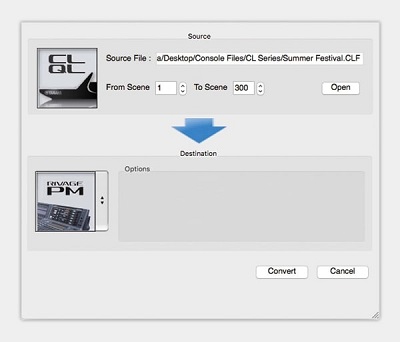

• Приложение Console File Converter обеспечивает перенос данных между устройствами Yamaha

  Yamaha Console File Converter — это приложение, с помощью которого можно переносить данные между различными цифровыми микшерными консолями компании Yamaha. Пользователь может переносить данные между консолями серий RIVAGE PM, CL/QL, PM5D, M7CL и LS9, поэтому данные одного выступления не нужно программировать с нуля для другого, даже если используются разные консоли.



• Два удобных подхода к записи живого звука

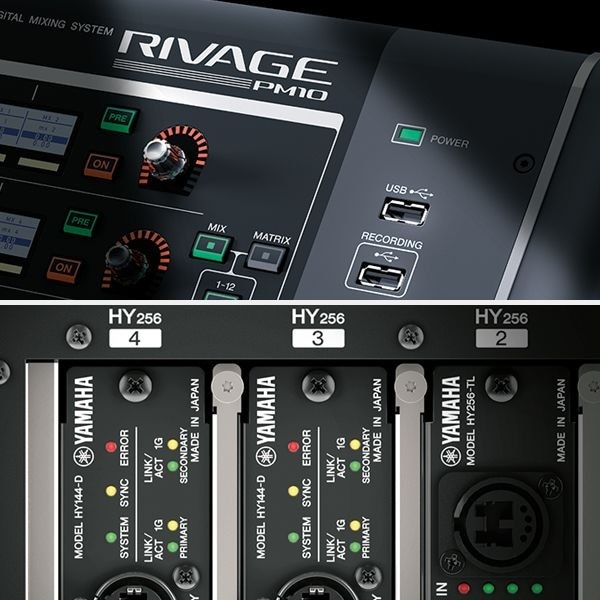

  Способность выполнять концертную запись с профессиональным качеством становится одной из неотъемлемых особенностей консолей для работы с живым звуком. Наряду с удобной 2-дорожечной записью на USB-накопитель консоли серии RIVAGE PM поддерживают многодорожечную запись через аудиосеть стандарта Dante, благодаря чему удовлетворяют потребности в максимально широком спектре серьезных требований к записи.

  Функция 2-дорожечной записи на USB-накопитель позволяет записывать выходной сигнал прямо с шины STEREO или MIX. Кроме того, фоновую музыку или звуковые эффекты, записанные на флэш-накопителе, можно назначить на любой входной канал для воспроизведения. Для входного и выходного сигналов предусмотрено преобразование частоты дискретизации, поэтому при записи можно не задумываться о том, какая частота дискретизации используется в системе. Данные по мере необходимости можно записывать или воспроизводить из файлов формата WAV или MP3.

  Многодорожечные записи можно выполнять на DAW(цифровую звуковую рабочую станцию на базе компьютера) через аудиосеть Dante. Если компьютер оснащен звуковой картой Dante Accelerator PCIe (AIC128-D), возможна запись с высоким разрешением до 128 каналов (входных и выходных) с частотой дискретизации 96 кГц. При использовании виртуальной звуковой карты Dante Virtual Soundcard максимально возможное число входных/выходных дорожек равно 64.

  Выполненные таким способом многодорожечные записи репетиций можно использовать для так называемых виртуальных саундчеков, в ходе которых исполнителей нет на сцене. Входной патчинг (конфигурирование) всех требуемых каналов может выполняться за одну операцию как для записи, так и для виртуальных саундчеков. При необходимости можно даже плавно комбинировать воспроизводимую запись и входной сигнал сценического исполнения.

  Кроме того, начиная с версии встроенного ПО 5.0 можно использовать расширение консоли Yamaha Console Extension для копирования имени канала и цвета канала в Nuendo Live, а также для работы с элементами управления перемещением и маркерами с помощью консоли, обеспечивая бесшовное соединение между консолями серии RIVAGE PM и Nuendo Live.
